ATEN CS22H

2端口USB 4K HDMI带线式KVM多电脑切换器 (外接式切换按键)

通过1组KVM控制端操作控制2台USB HDMI接口电脑

高画质视频分辨率 – 高达4096 x 2160 @ 60Hz

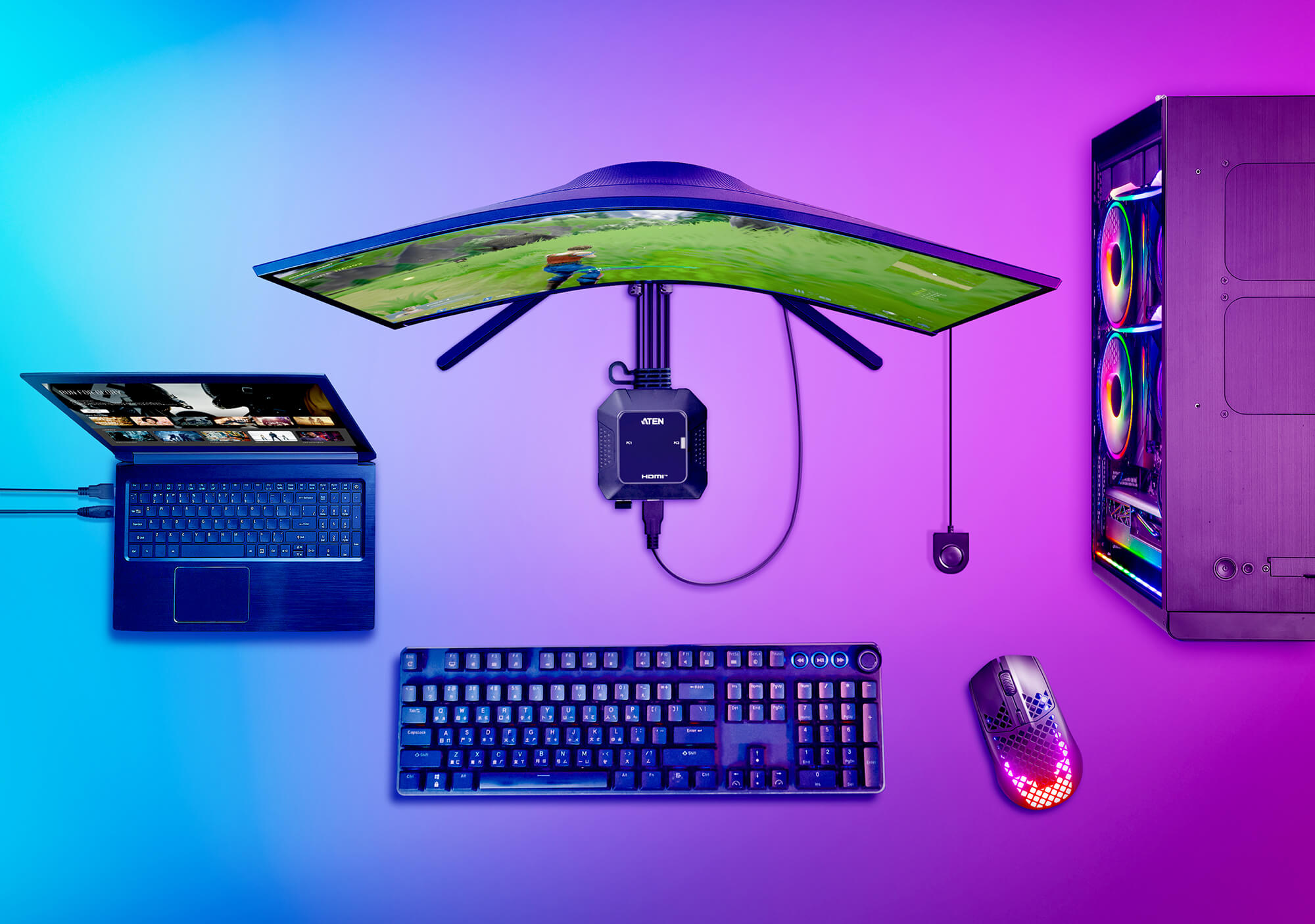

挂钩设计节省工作空间并提供井然有序的桌面环境

USB供电设计

产品概述 产品特点 连接图 规格参数 资料下载


物品清单

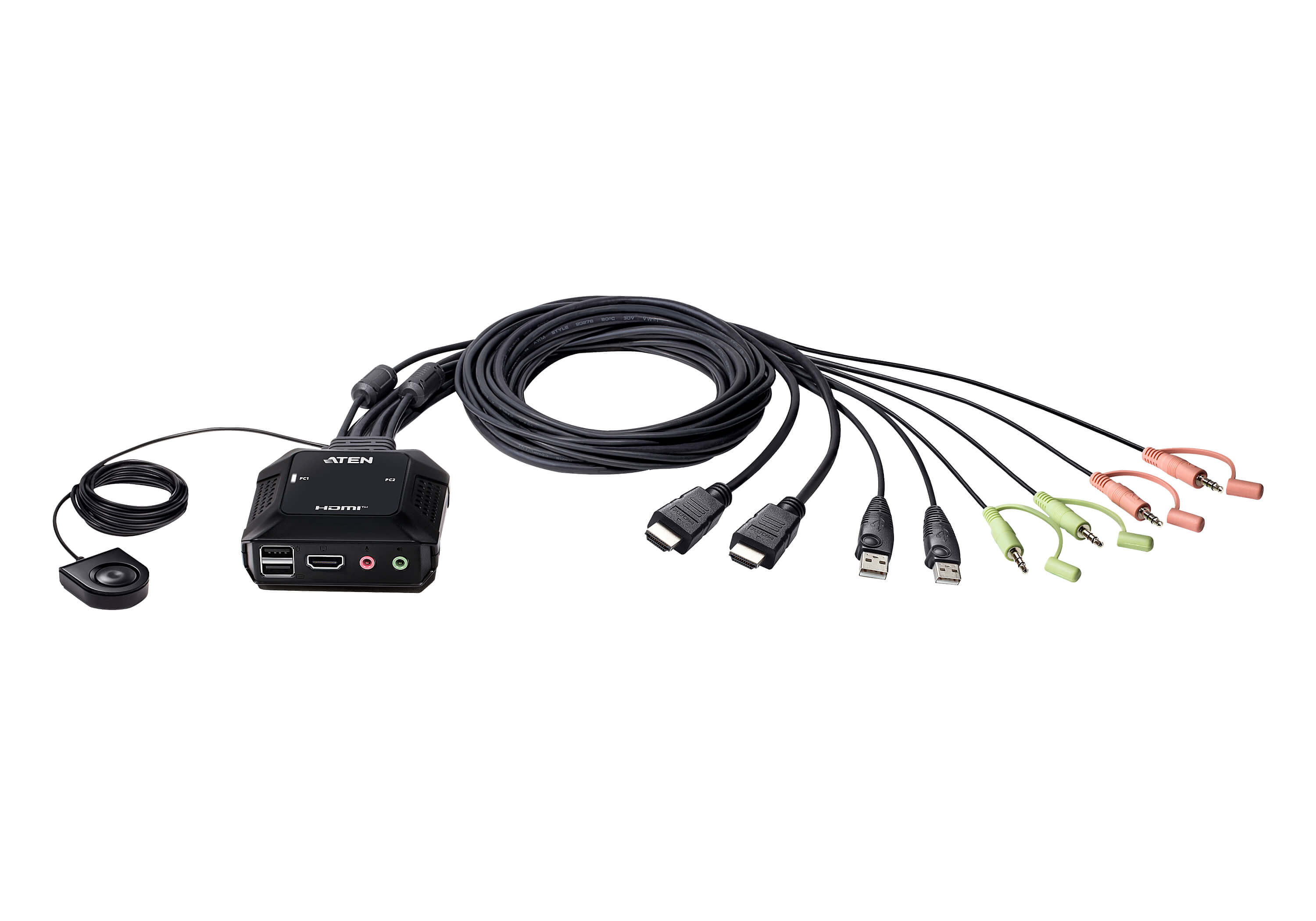

  • 1x CS22H 2端口USB 4K HDMI带线式KVM多电脑切换器
  • 1x 使用说明


  • 通过1组USB键盘、鼠标和HDMI接口屏幕控制2台HDMI接口电脑

  • 高画质视频分辨率 – 高达4K DCI (4096 x 2160 @ 60Hz)

  • 通过外接式切换按键切换操作电脑

  • 符合HDMI及HDCP 2.2规范

  • 支持USB热插入

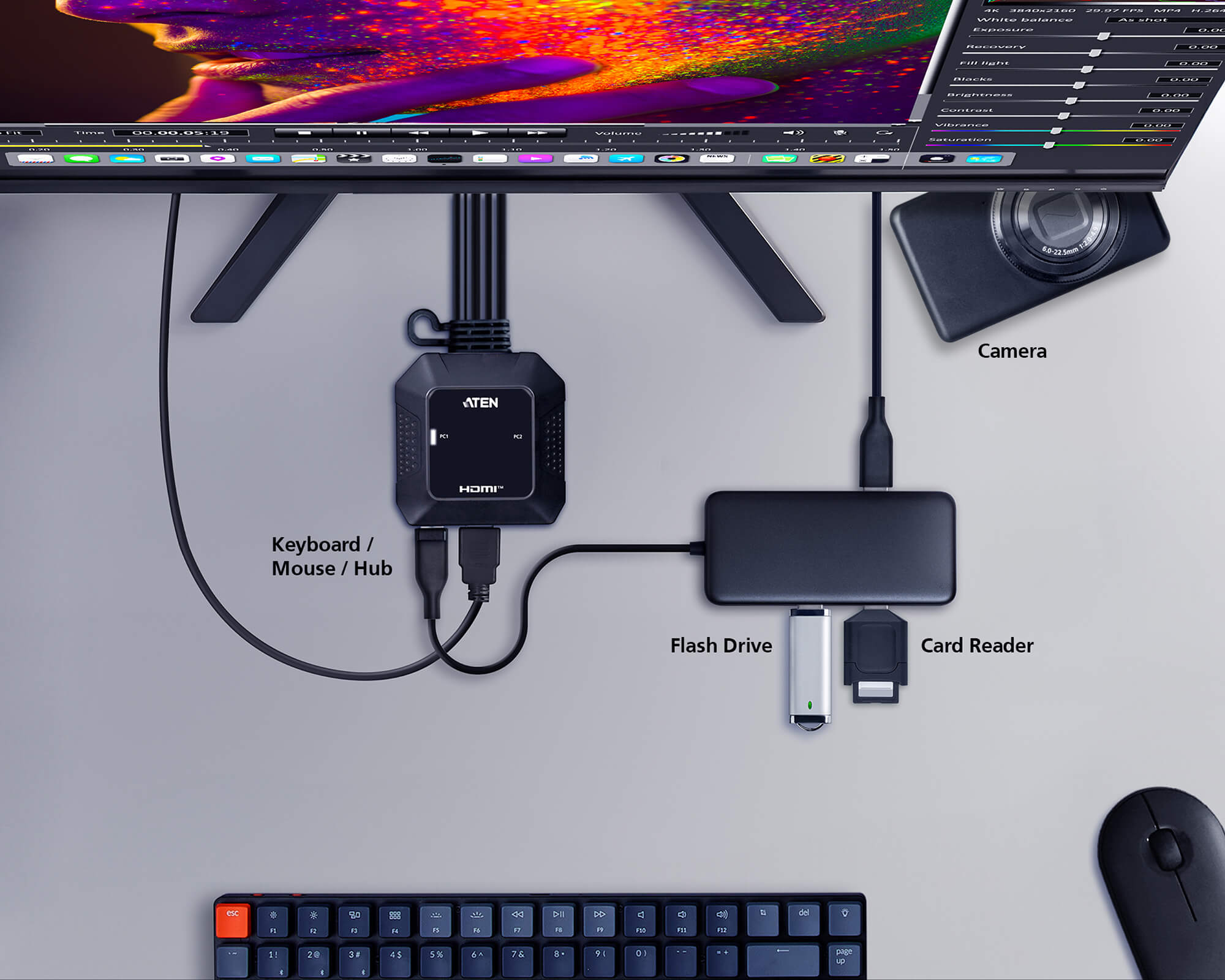

  • 控制端USB端口支持USB外围设备1

  • 跨平台支持 – Windows、Mac和Linux

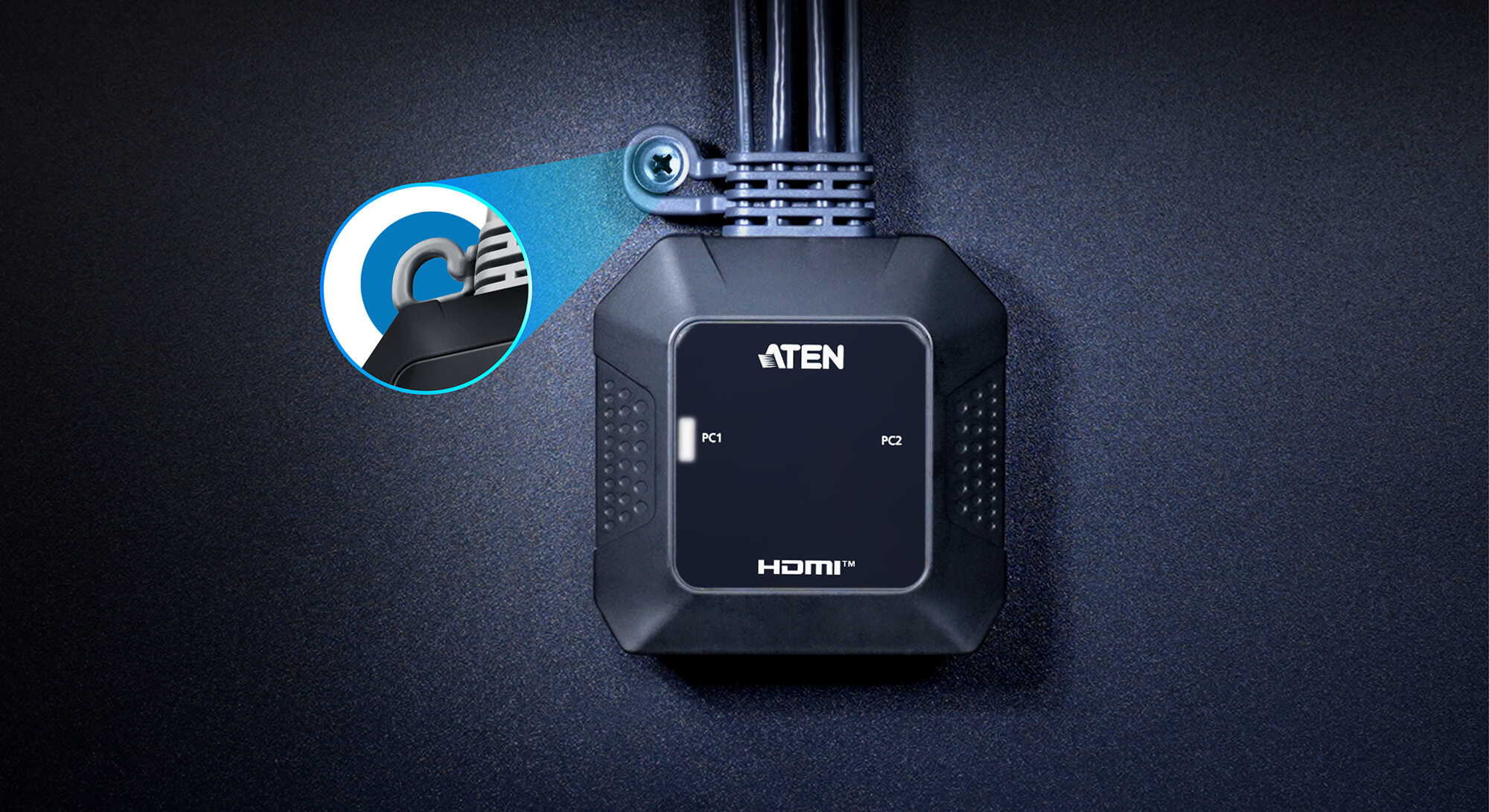

  • 挂钩设计节省工作空间并提供井然有序的桌面环境

  • 即插即用

  • USB供电设计 – 无需外接电源变压器

    备注:
    1. 控制端USB端口连接其他USB外围设备时,CS22H可能需要通过USB Micro-B电源端口外接电源。此连接外部电源的USB Micro-B线材需额外自行购买。


电脑连接2
连接端口选择外接式切换按键

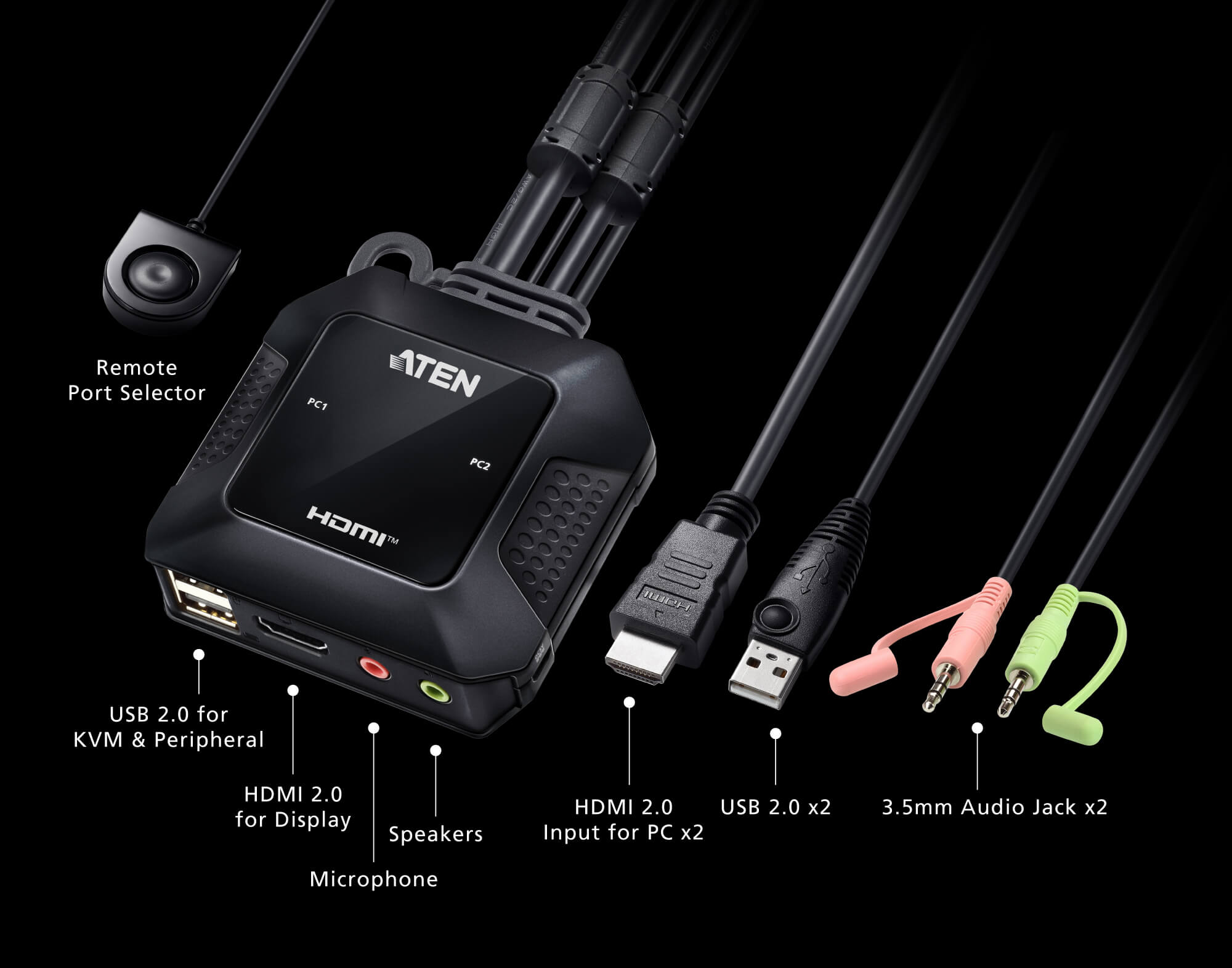

接口

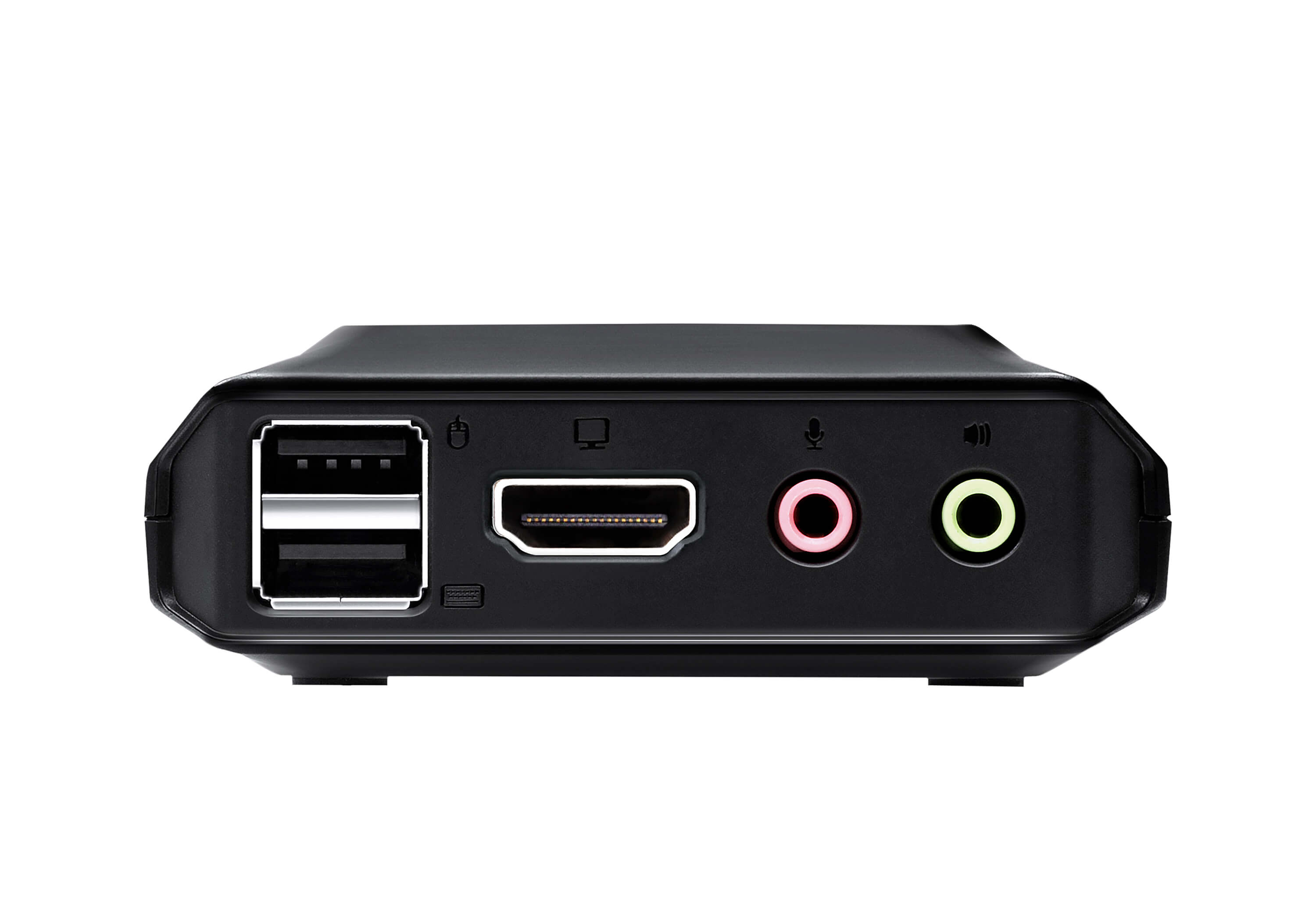

控制端连接端口1 x HDMI 母头
2 x USB Type A 母头
1 x 3.5mm Audio Jack 母头 (Green)
1 x 3.5mm Audio Jack 母头 (Pink)
KVM (电脑) 端口2 x HDMI 公头
2 x USB Type A 公头
2 x 3.5mm 音频插孔公头 (绿)
2 x 3.5mm 音频插孔公头 (粉红)
电源(选配)1 x USB Micro Type B 母头
LED
KVM 端口 (在线/已选择)2 (白)
线缆长度
KVM2 x 1.2 m
远程连接端口选择器1.8 m
仿真
键盘/鼠标N/A
视频4096 x 2160 @ 60Hz
功耗DC5V:3.47W:29BTU/h

附註:
● 单位=瓦特:表示设备在没有外部负载情况下的典型功耗
● 单位=BTU/h:表示设备满载时的功耗
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0-80% RH, 无凝结
机体属性
外壳塑料
重量0.34 kg ( 0.75 lb )
尺寸 (长 x 宽 x 高)8.34 x 8.42 x 3.04 cm
(3.28 x 3.31 x 1.2 in.)
附註对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
