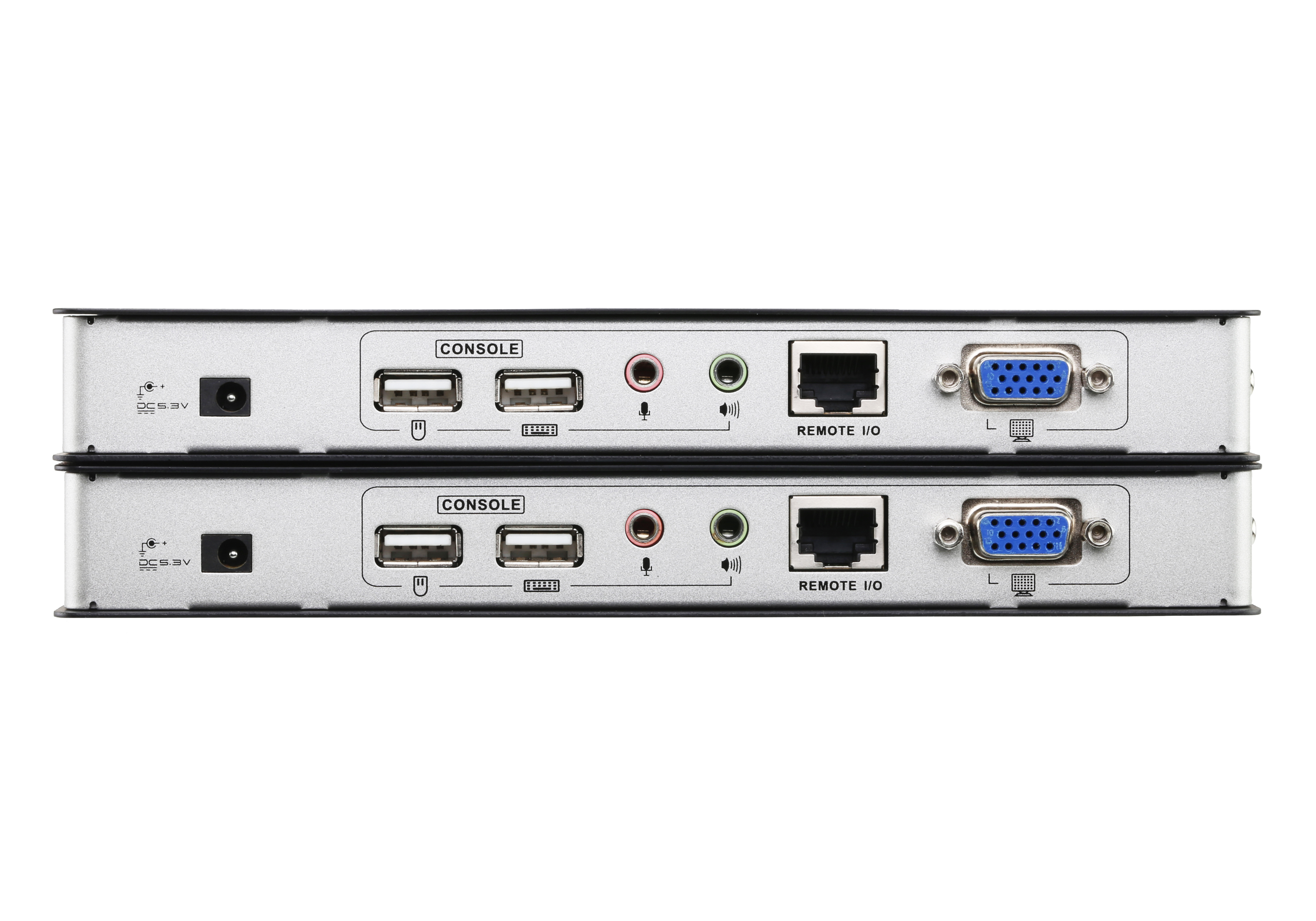

ATEN CE750A
USB KVM 信号延长器
通过Cat 5e 线缆连接本地与远程设备，最远可达200 米
支持双控制端操作 - 可从本地及远程控制端(USB 键盘、USB 鼠标与显示器) 管理电脑
手动/ 自动信号增益控制功能 - 可依距离远近手动/ 自动补强信号传输强度
超高视频分辨率 - 传输距离30 米时，分辨率可达1920x1200@60Hz；150 米时分辨率达1600×1200@60Hz；200米时分辨率达1280×1024@60Hz
产品概述
产品特点

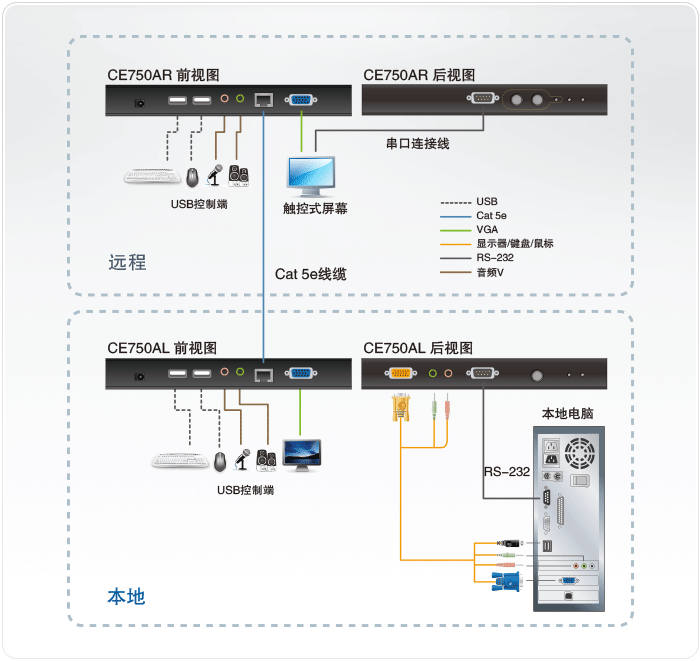

连接图
规格参数
资料下载
ATEN宏正 CE750A 是一款具备信号自动补偿与RS-232 串口功能 的USB KVM 信号延长器，通过CE750A，可从一组远 程的USB 控制端(USB 键盘、显示器及USB 鼠标) 访 问电脑系统。
由于具备从远程控制端管理电脑系统的能力，CE750A 适用于各种应用环境。通过CE750A USB KVM 信号延 长器，企业可将控制端设置于能方便、安全访问的地点， 以远离工厂楼层的尘埃及脏乱，以及建筑工地恶劣环境 影响等。
创新设计的CE750A 在本地及远程设备均提供RS-232 连接端口，方便用户连接串口终端机以进行组态( 本地 设备) 设定，或连接如触控屏幕与条形码扫描仪等串口 设备( 远程设备)。
通过Cat 5e 线缆连接本地与远程设备，最远可达200 米
支持双控制端操作 - 可从本地及远程控制端(USB 键盘、USB 鼠标与显示器) 管理电脑
内建ASIC 芯片，提供更高的可靠性与兼容性
配备USB 键盘与USB 鼠标端口
提供RS-232 串行端口 - 可连接至串口终端机以进行组态( 本地设备) 设定，或连接至触控屏幕与条形码扫描仪等串口设备( 远程设备)
支持立体声扬声器与立体声麦克风
USB 电流过载侦测与保护功能

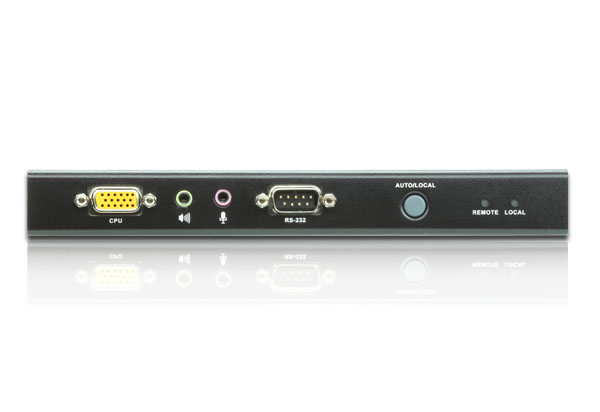

提供面板按钮选择功能( 仅支持本地设备) - 可通过按钮切换选择本地及自动操作模式
内建8KV/15KV 静电保护( 接触放电8KV；空气放电15KV) 及2KV突波保护
手动/ 自动信号增益控制功能 - 可依距离远近手动/ 自动补强信号传输强度
超高视频分辨率 - 传输距离30 米时，分辨率可达1920x1200@60Hz；150 米时分辨率达1600×1200@60Hz；200米时分辨率达1280×1024@60Hz
支持VGA、SVGA、SXGA(1280×1024)、UXGA(1600×1200) 及Multisync 屏幕；本地屏幕支持DDC、DDC2、DDC2B 功能
支持热插拔
可安装于机架上
安装简易 - 无需加装其它软件，只要按指示完成线缆连接即可
支持宽屏幕*
* 影像来源设备所需读取的宽屏幕显示器EDID 数据是经由本地控制端的影像输出端口回传, 所以请将宽屏幕显示器连接至本地控制端输出端口, 或是使用EDID 仿真器。
| Function | CE750AL | CE750AR |
| 接口 | ||
| 控制端连接端口 | 2 x USB Type A 母头 (白) 1 x HDB-15 母头 (蓝) 1 x Mini Stereo Jack 母头 (绿) 1 x Mini Stereo Jack 母头 (粉红) | 2 x USB Type A 母头 (白) 1 x HDB-15 母头 (蓝) 1 x Mini Stereo Jack 母头 (绿) 1 x Mini Stereo Jack 母头 (粉红) |
| KVM 端口 | 1 x SPHD-15 母头 (黄) 1 x Mini Stereo Jack 母头 (绿) 1 x Mini Stereo Jack 母头 (粉红) | N/A |
| RS-232 | 1 x DB-9 母头 (黑) | 1 x DB-9 公头 (黑) |
| 电源 | 1 x DC 公头 (黑) | 1 x DC Jack (黑) |
| 设备对设备 | 1 x RJ-45 母头 (黑) | 1 x RJ-45 母头 (黑) |
| LED | ||
| 远程 | 1 (绿) | 1 (绿) |
| 连线 | N/A | 1 (绿) |
| 本机 | 1 (绿) | N/A |
| 影像补偿 | N/A | 1 (橘) |
| 按钮 | ||
| 操作模式选择 | 1 x 按钮 | N/A |
| 影像补偿 | N/A | 2 x 按钮 |
| 仿真 | ||
| 键盘/鼠标 | USB | USB |
| 视频 | 1920x1200@60Hz at 30m; 1600x1200@60Hz at 150m; 1280x1024@60Hz at 200m | 1920x1200@60Hz at 30m; 1600x1200@60Hz at 150m; 1280x1024@60Hz at 200m |
| 功耗 | DC5.3V:2.44W:16BTU 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 | DC5.3V:3.27W:20BTU 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
| 环境 | ||
| 操作温度 | 0-50˚C | 0-50˚C |
| 储存温度 | -20-60˚C | -20-60˚C |
| 湿度 | 0-80% RH, 无凝结 | 0-80% RH, 无凝结 |
| 机体属性 | ||
| 外壳 | 金属 | 金属 |
| 重量 | 0.47 kg ( 1.04 lb ) | 0.47 kg ( 1.04 lb ) |
| 尺寸 (长 x 宽 x 高) | 20.20 x 8.63 x 2.50 cm (7.95 x 3.4 x 0.98 in.) | 20.20 x 8.51 x 2.50 cm (7.95 x 3.35 x 0.98 in.) |
| 附註 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 | |
