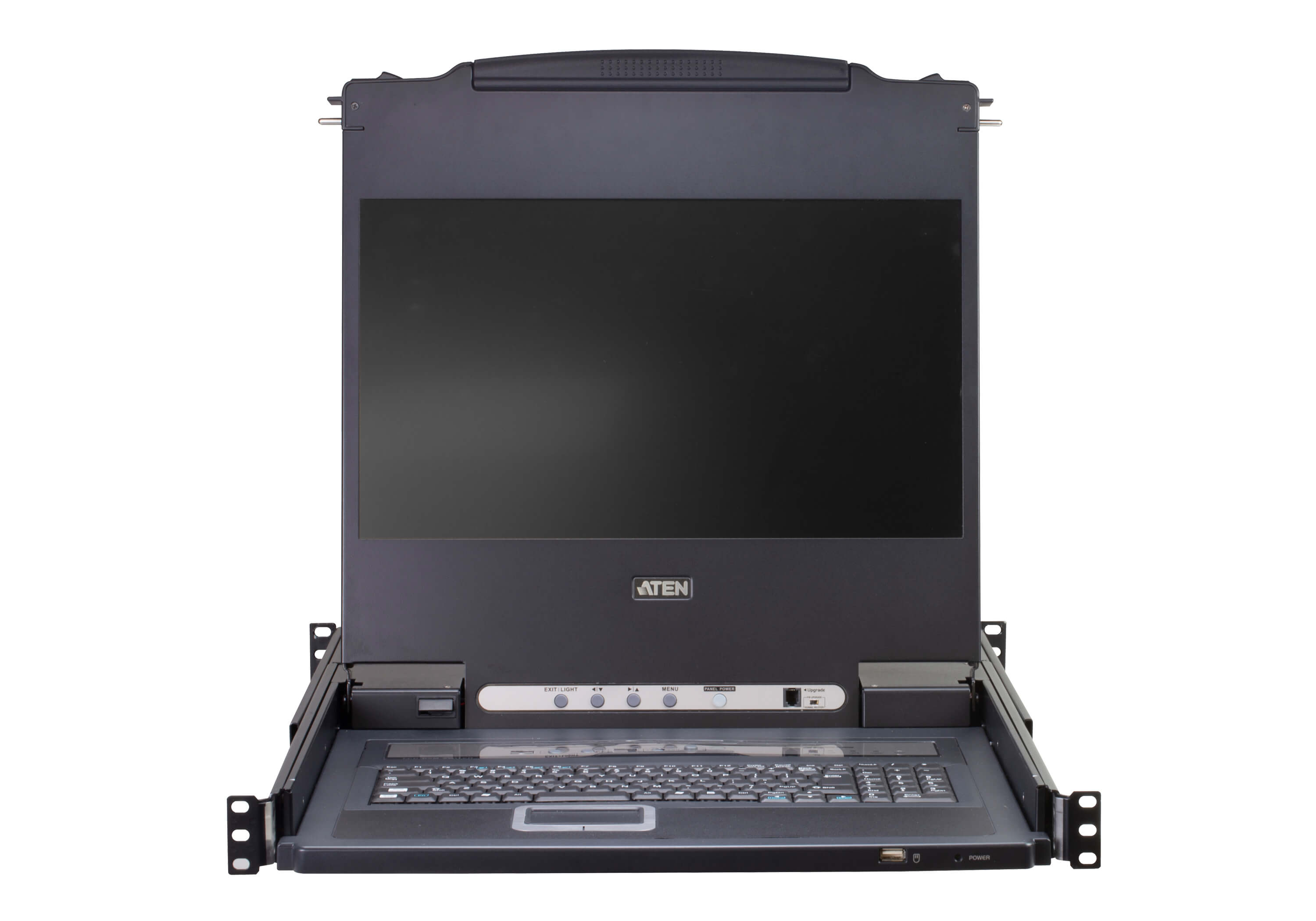

ATEN CL5716S
17寸屏幕，16端口PS/2-USB VGA单滑轨LCD KVM多电脑切换器
整合具备17寸LED背光之LCD液晶屏幕的KVM控制端于单一抽拉式机身内
菊链串接另外31台装置 - 单一控制端可管理高达512台服务器
LCD模块上的USB端口可让每一台电脑访问USB接口设备(不适用于CL5716MW)
产品概述
产品特点

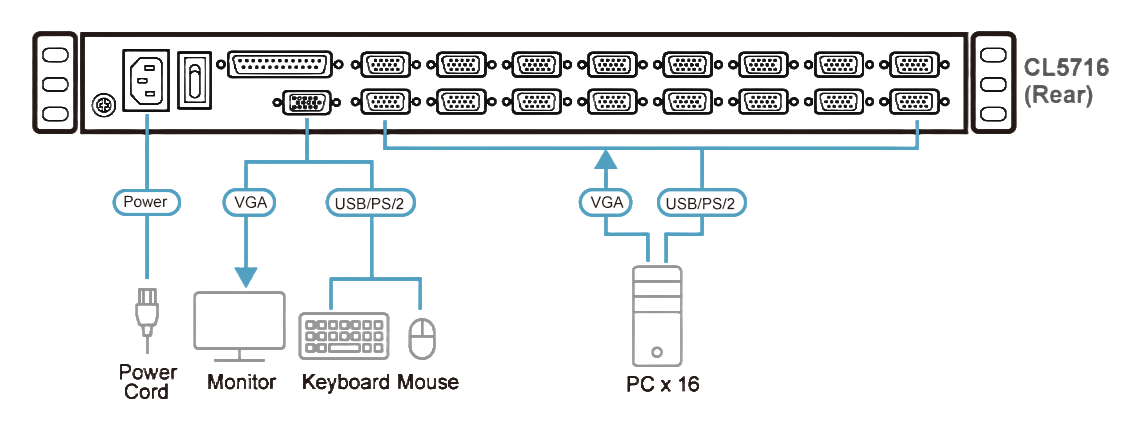

连接图
规格参数
资料下载
ATEN宏正CL5716S，Slideaway– LCD KVM抽拉式多电脑切换器是一套先进的控制方案，使用者可通过一组PS/2或USB KVM 控制端(键盘、屏幕及鼠标)访问多台电脑。一台CL5716S可分别直接管理16台服务器；通过菊链串接方式，可另外再串接31台KVM多电脑切换器，即可从单一控制端管理多达512台服务器。
CL5716S将17寸LED背光LCD之液晶屏幕、键盘及鼠标触摸板整合于一个1U的抽拉式控制端模块内，可大幅节省机架空间。为增强安全性，CL5716提供指纹辨识系统的选择，用于控制CL5716本身以及访问其控制的服务器。
CL5716采模块化设计，KVM的部分可直接在切换器上拆卸，以利维修。
物品清单
- 1 x CL5716 LCD KVM多电脑切换器(附标准机架安装配件)
- 2 x 特制KVM线缆组 (USB与PS/2各一组)
- 1 x 5-in-1 USB / PS/2 控制端线缆
- 1 x 固件更新线缆
- 1 x 电源线 (仅限AC电源机种)
- 1 x 使用说明
整合具备17" LED背光LCD之液晶屏幕的KVM控制端于单一抽拉式机身内
节省空间 – 两组控制端(单一总线)可管理6台服务器
菊链串接另外31台装置 – 单一控制端可管理高达512台服务器
双界面 – 支持配备PS/2或USB键盘及鼠标的服务器与控制端
LCD模块上的USB端口可让每一台电脑访问USB接口设备2 (不适用于CL5716MW)

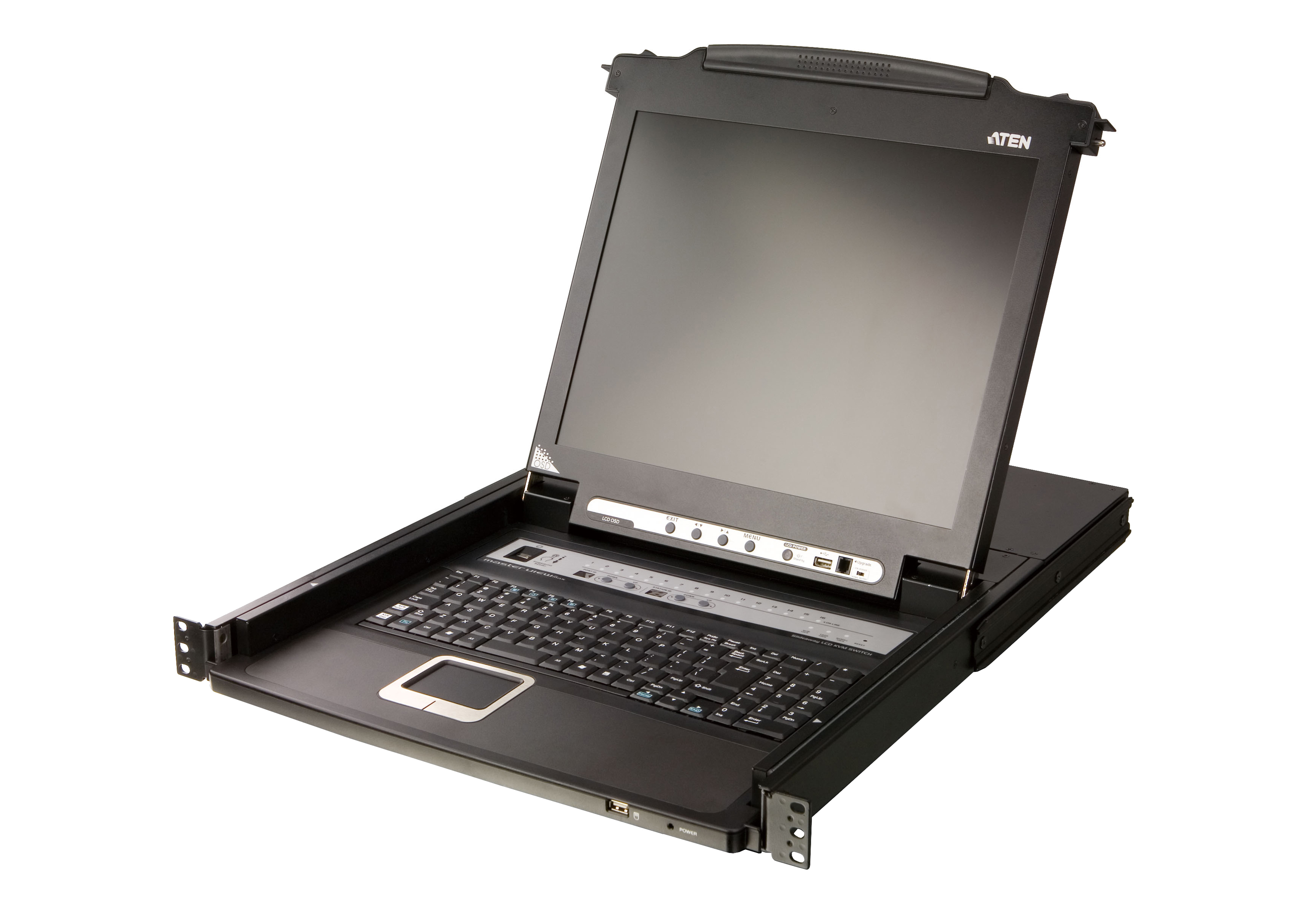

LCD模块可展开至120度，以提供舒适的检视角度
跨平台支持 – Windows、Linux、Mac及Sun
支持多媒体USB键盘(PC、Mac 及Sun)
PS/2及USB接口自动侦测
键盘及鼠标信号仿真 (PS/2 与USB) – 即使控制端在其他地方，还是可确保多台服务器可顺利切换及同时开机
前面板搭配可热插入USB鼠标端口(也可用作USB接口设备端口)
高视频品质 – 分辨率高达1280 x 1024 @75 Hz (CL5716S / CL5716M / CL5716N) 和1920 x 1080 @ 60 Hz (CL5716MW)
无需安装软件 – 可通过前端面板按键、键盘热键、及多国语言OSD屏幕选单轻松选择服务器
在菊链串接的架构下，可自动侦测装置机台位置并显示于前端面板的LED上，无需手动进行DIP设定
当机台顺序改变时，自动重编端口号
双层用户权力 – 区分管理者与一般使用者
支持1位管理员与4位使用者账号，其拥有各自的设定数据
自动扫描模式可持续监控用户所选择的电脑
支持广播模式 – 可将键盘指令传送至系统架构下的所有电脑
支持热插入
可通过热键与OSD开启 / 关闭警示音
通过菊链串接线材，同步为所有串联的KVM 多电脑切换器进行固件更新
提供可选配的机架安装套件，同时包括简单的安装选项
键盘语言支持: 英文(US), 英文(UK), 法文, 德文, 德文 (瑞士), 希腊文, 匈牙利文, 意大利文, 日文, 韩文, 俄罗斯文, 西班牙文, 瑞典文, 繁体中文
| Function | CL5716M | CL5716MW | CL5716N | CL5716S |
| 电脑连接 | ||||
| 直接 | 16 | 16 | 16 | 16 |
| 最大 | 512 (菊式串接) | 512 (菊式串接) | 512 (菊式串接) | 512 (菊式串接) |
| 连接端口选择 | OSD屏幕选单, 热键, 按钮 | OSD屏幕选单, 热键, 按钮 | OSD屏幕选单, 热键, 按钮 | OSD屏幕选单, 热键, 按钮 |
| 接口 | ||||
| KVM 端口 | 16 x SPHD 母头 (黄) | 16 x SPHD 母头 (黄) | 16 x SPHD 母头 (黄) | 16 x SPHD 母头 (黄) |
| 菊式串接端口 | 1 x DB-25 公头 | 1 x DB-25 公头 | 1 x DB-25 公头 | 1 x DB-25 公头 |
| 固件更新 | 1 x RJ-11 母头 | 1 x RJ-11 母头 | 1 x RJ-11 母头 | 1 x RJ-11 母头 |
| 电源 | 1 x IEC 60320/C14 | 1 x IEC 60320/C14 | 1 x IEC 60320/C14 | 1 x IEC 60320/C14 |
| 外接控制端连接端口 | 1 x SPHD 公头 (黄) | 1 x SPHD 公头 (黄) | 1 x SPHD 公头 (黄) | 1 x SPHD 公头 (黄) |
| 外接鼠标连接端口 | 1 x USB Type A 母头 (前面板) | 1 x USB Type A 母头 (前面板) | 1 x USB Type A 母头 (前面板) | 1 x USB Type A 母头 (前面板) |
| USB 端口 | 1 x USB Type A 母头 | N/A | 1 x USB Type A 母头 | 1 x USB Type A 母头 |
| 开关 | ||||
| 连接端口选择 | 2 x 按钮 | 2 x 按钮 | 2 x 按钮 | 2 x 按钮 |
| 工作站选择 | 2 x 按钮 | 2 x 按钮 | 2 x 按钮 | 2 x 按钮 |
| 重置 | 1 x 内嵌式按键 | 1 x 内嵌式按键 | 1 x 内嵌式按键 | 1 x 内嵌式按键 |
| 固件更新 | 1 x 滑动式开关 | 1 x 滑动式开关 | 1 x 滑动式开关 | 1 x 滑动式开关 |
| 电源 | 1 x 翘板开关 | 1 x 翘板开关 | 1 x 翘板开关 | 1 x 翘板开关 |
| LCD控制 | 4 x 按钮 | 4 x 按钮 | 4 x 按钮 | 4 x 按钮 |
| LCD电源 | 1 x LED 按钮 | 1 x LED 按钮 | 1 x LED 按钮 | 1 x LED 按钮 |
| LED | ||||
| 在线 | 16 (橘) | 16 (橘) | 16 (橘) | 16 (橘) |
| 连接端口ID | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) |
| 工作站 ID | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) | 2 x 7 段式 LED 显示器 (橘) |
| 电源 | 1 (深绿) | 1 (深绿) | 1 (深绿) | 1 (深绿) |
| 锁定 | 1 x Num Lock (绿) 1 x Caps Lock (绿) 1 x Scroll Lock (绿) | 1 x Num Lock (绿) 1 x Caps Lock (绿) 1 x Scroll Lock (绿) | 1 x Num Lock (绿) 1 x Caps Lock (绿) 1 x Scroll Lock (绿) | 1 x Num Lock (绿) 1 x Caps Lock (绿) 1 x Scroll Lock (绿) |

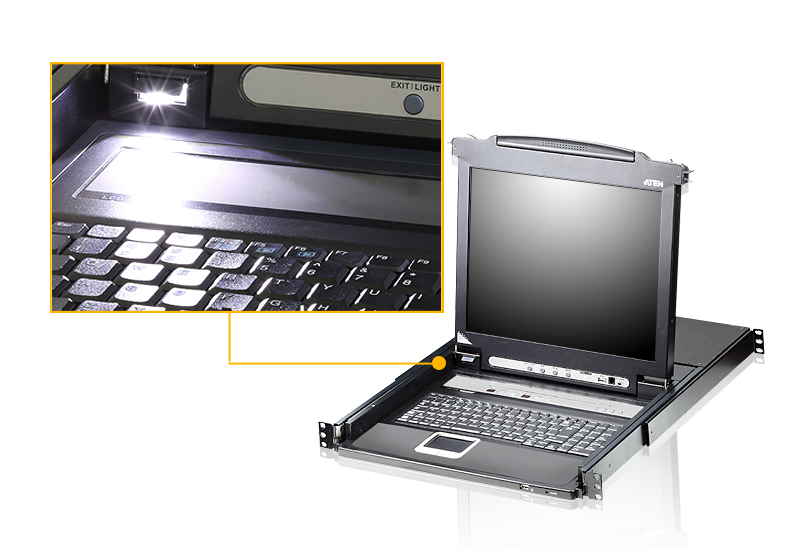

| LED 照明灯 | 1 x LED 照明灯 | 1 x LED 照明灯 | 1 x LED 照明灯 | 1 x LED 照明灯 |
| 面板规格 | ||||
| 屏幕尺寸 | 17" TFT-LCD | 17.3" TFT-LCD | 19" TFT-LCD | 17" TFT-LCD |
| 分辨率 | 1280 x 1024 @ 75 Hz | 1920 x 1080 @ 60 Hz | 1280 x 1024 @ 75 Hz | 1280 x 1024 @ 75 Hz |
| 响应时间 | 5 ms | 16 ms | 5 ms | 5 ms |
| 观看角度 | 170° (H), 160° (V) | 170° (H), 170° (V) | 170° (H), 160° (V) | 170° (H), 160° (V) |
| 像素间距 | 0.264 mm x 0.264 mm | 0.1989 mm x 0.1989 mm | 0.294 mm x 0.294 mm | 0.264 mm x 0.264 mm |
| 支持色彩 | 16.77M colors | 16.77M colors | 16.77M colors | 16.77M colors |
| 对比率 | 1000 : 1 | 800 : 1 | 1000 : 1 | 1000 : 1 |
| 亮度 | 250 cd/m² | 250 cd/m² | 250 cd/m² | 250 cd/m² |
| 视频 | ||||
| 输入视频分辨率 | 高达1920 × 1200 @ 60 Hz; 1280 × 1024 @ 75 Hz, DDC2B | 高达1920 × 1200 @ 60 Hz; 1920 × 1080 @ 60 Hz, DDC2B | 高达1920 × 1200 @ 60 Hz; 1280 × 1024 @ 75 Hz, DDC2B | 高达1920 × 1200 @ 60 Hz; 1280 × 1024 @ 75 Hz, DDC2B |
| 扫描间隔 | 1-255 秒 | 1-255 秒 | 1-255 秒 | 1-255 秒 |
| 仿真 | ||||
| 键盘/鼠标 | PS/2, USB | PS/2, USB | PS/2, USB | PS/2, USB |
| 输入额定值 | 100-240V AC, 50/60Hz, 1A | 100-240V AC, 50/60Hz, 1A | 100-240V AC, 50/60Hz, 1A | 100-240V AC, 50/60Hz, 1A |
| 功耗 | AC110V:24.7W:129BTU/h AC220V:25.8W:134BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 | AC110V:14.8W:80BTU/h AC220V:15.6W:84BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 | AC110V:26.9W:139BTU/h AC220V:27.9W:144BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 | AC110V:24.7W:129BTU/h AC220V:25.8W:134BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
| 环境 | ||||
| 操作温度 | 0-40°C | 0-40°C | 0-50°C | 0-40°C |
| 储存温度 | -20-60°C | -20-60°C | -20-60°C | -20-60°C |
| 湿度 | 0-85% RH, 无凝结 | 0-85% RH, 无凝结 | 0-85% RH, 无凝结 | 0-85% RH, 无凝结 |
| 机体属性 | ||||
| 外壳 | 金属 + 塑料 | 金属 + 塑料 | 金属 + 塑料 | 金属 + 塑料 |
| 滑轨类型 | 单滑轨 | 单滑轨 | 单滑轨 | 单滑轨 |
| 重量 | 13.59 kg ( 29.93 lb ) | 13.65 kg ( 30.07 lb ) | 13.65 kg ( 30.07 lb ) | 13.59 kg ( 29.93 lb ) |
| 尺寸 (长 x 宽 x 高) | 48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.) | 48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.) | 48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.) | 48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.) |
| 附注 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 | |||
-
