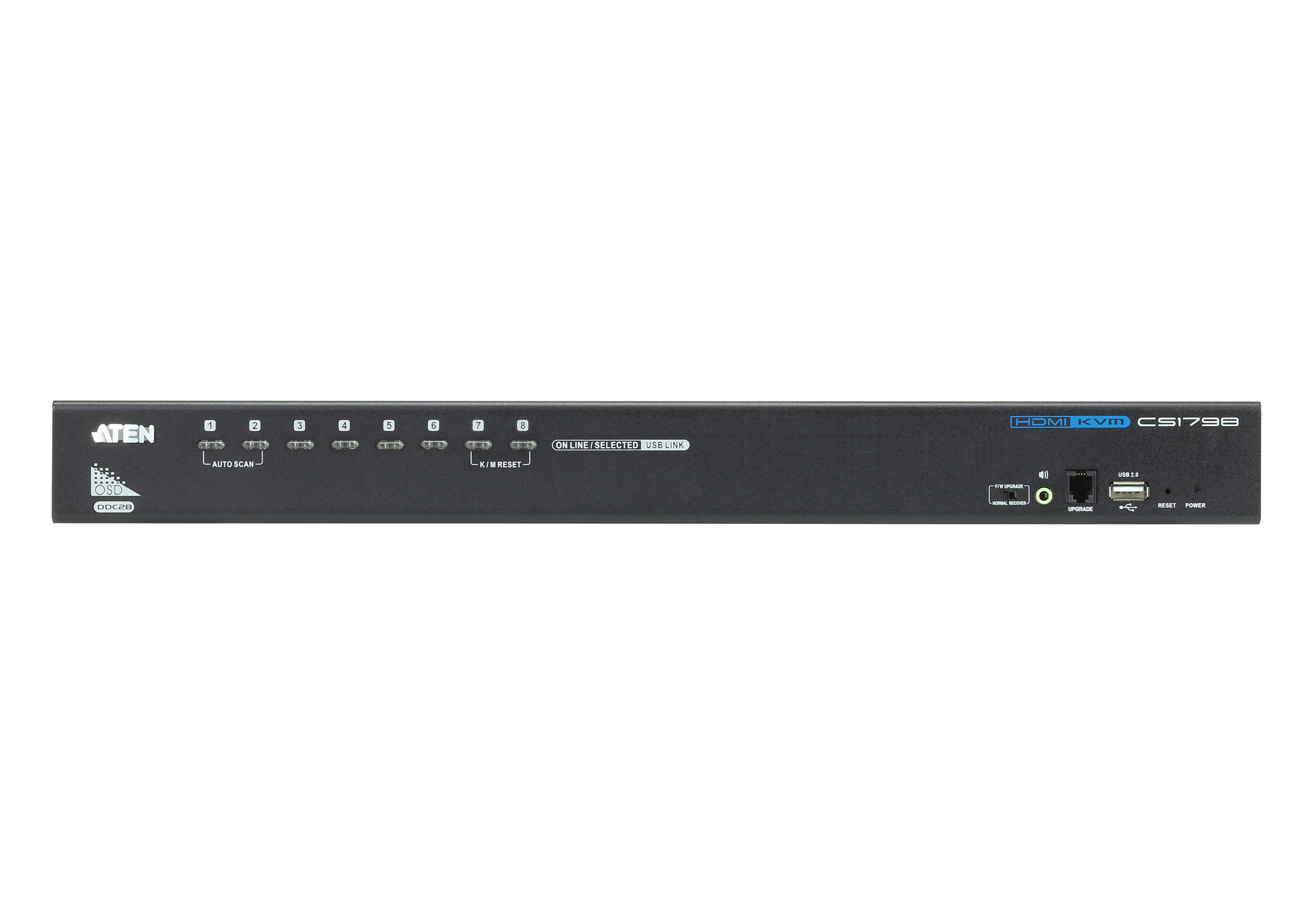

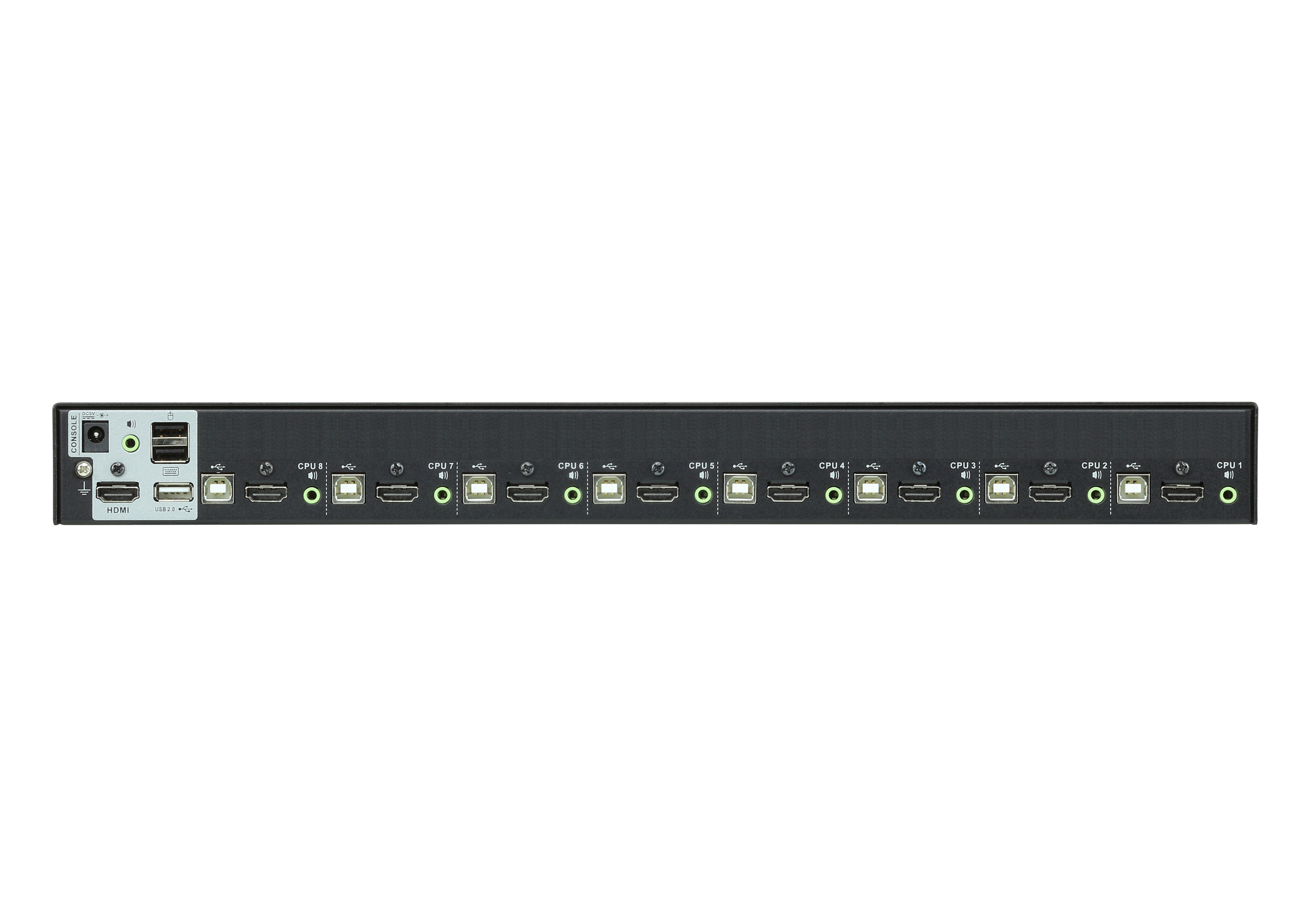

ATEN CS1798

ATEN CS1798

8端口USB HDMI/音频 KVM多电脑切换器

CS1798可占口级联三层，控制多达512台电脑

多重显示功能 - 串接8台CS1798以将画面显示至高达8台屏幕(双显示/三显示/四显示/多显示)

屏幕动态同步显示技术(Video DynaSync ™) – 切换连接端口时保持最佳屏幕显示分辨率

支持跨平台–Windows、Linux、Mac 及Sun

立即询价

产品概述

产品特点

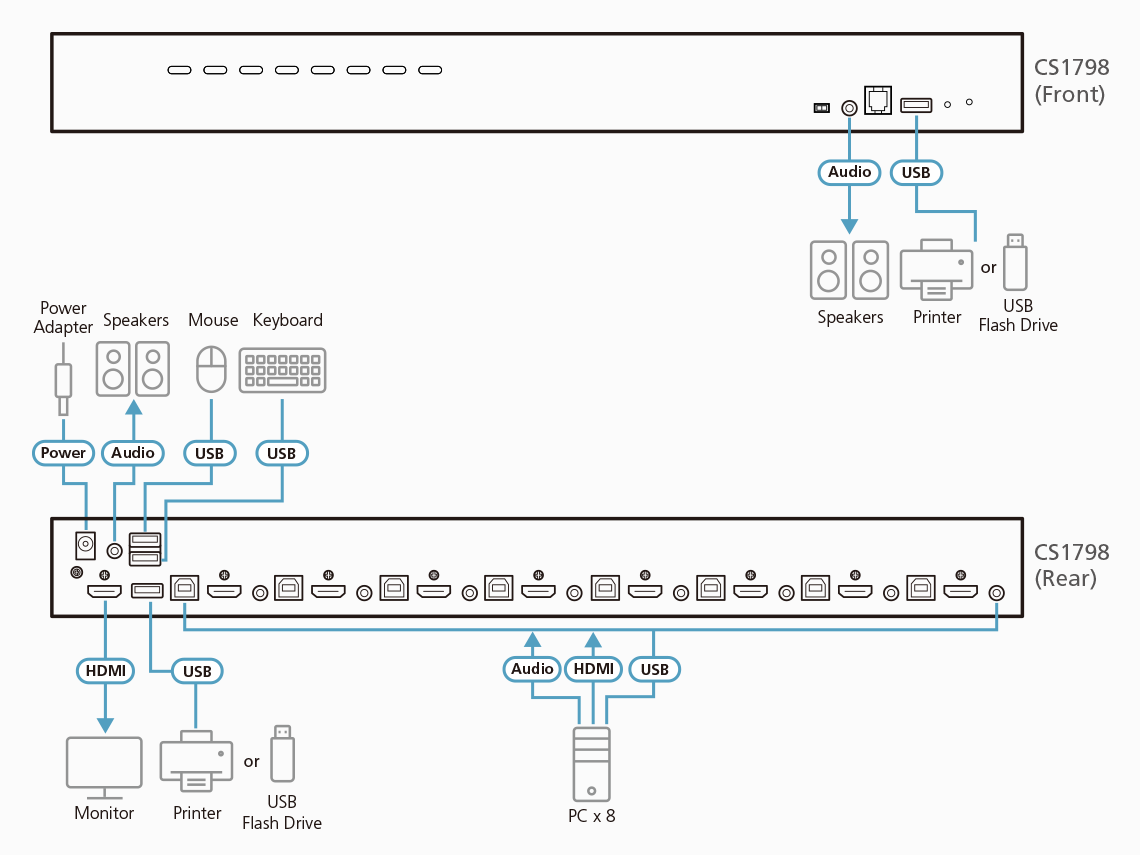

连接图

规格参数

资料下载

ATEN CS1798 8端口USB HDMI KVM多电脑切换器为一台可允许管理人员从一组USB键盘、USB鼠标及HDMI控制端访问8台HDMI电脑的控制装置。CS1798可占口级联三层，通过单一控制端控制多达512台电脑。

CS1798支持多重显示(Multi-Display)功能，可使用标准的USB连接线串接8台切换器以达成多台屏幕的安装架构，将配备多显示适配器的电脑视频输出，显示至8台屏幕上；此功能让用户方便地比对、分析及监控视频画面，简化工作环境。
此外，CS1798提供ATEN屏幕选单(OSD)功能，让用户可轻松切换至安装架构下的任何一台电脑，其同时也提供备份/回复功能，并可储存及备份OSD设定，并依照需求将其回复至切换器系统中。CS1798支持多媒体键盘及音频功能，可以从两组喇叭听到每台电脑的音频输出(一次一台)。

物品清单

1 x 8端口USB HDMI KVM多电脑切换器(附机架安装配件)
2x KVM连接线 (HDMI, USB, Audio; 1.8米)
1 x 固件更新线缆
1 x 电源适配器
1 x 脚垫 (4片)
1 x 使用说明

一组USB 控制端可管理8台HDMI 电脑，及2台USB 2.0接口设备
兼容HDMI规格
CS1798可占口级联三层，控制多达512台电脑1
多重显示功能–串接8台CS1798以将画面显示至高达8台屏幕 ( 双显示/三显示/四显示/多显示)
内建2 端口USB 2.0 Hub2
可通过前板按键、热键及多国语言屏幕选单(OSD)切换电脑
支持电脑及USB接口设备独立切换
OSD 备份/ 回復功能–可让管理者备份切换器的设定值及使用者设定资料
支持固件升级功能
屏幕动态同步显示技术(Video DynaSync ™) – ATEN独家技术能避免开机会产生的屏幕显示问题，并在切换連接端口时保持最佳屏幕显示解析度
高视频分辨率 – 支持高达1080p / 1920 x 1200@60Hz3
支持宽屏幕分辨率
支持音频–具备重低频响应能力，可支持2.1 立体环绕声道系统
控制端音频埠位于前板，方便访问
自动扫描功能可监控所有电脑操作
相容于HDCP
支持跨平台–Windows、Linux、Mac 及Sun4
控制端滑鼠端口仿真/bypass 功能，支持大多数鼠标的驱动程序与多功能鼠标
键盘信号全仿真，确保开机零失误
支持及仿真Mac/Sun键盘5
多国语言屏幕选单(OSD) 支持英文、德文、日文、繁体中文、简体中文、西班牙文、俄罗斯文及法文
多国语言键盘对应 – 支持英文 (US), 英文 (UK), 德文 (GER.), 德文 (SWISS), 法文, 匈牙利文, 义大利文, 日文,韩文, 俄文, 西班牙文, 瑞典文, 繁体中文及简体中文
支持热插入

注：
1. CS1798 仅能占口级联CS1798
2. 第二或第三层串接的电脑无法通过多电脑切换器访问USB 2.0 Hub
3. CS1798 仅支持达 1920 x 1080 @60Hz 之分辨率，为避免兼容性问题，请确定电脑端信号来源为 1920 x 1080 @60Hz 或更低之分辨率
4. 兼容于个人电脑；Mac和Sun电脑需通过USB连接
5. PC键盘组合可仿真Mac / Sun键盘；Mac / Sun键盘仅能与Mac和Sun电脑搭配使用

电脑连接
直接	8
最大	512 (占口级联)
连接端口选择	OSD屏幕选单、热键、按键
接口
控制端连接端口	2 x USB Type A 母头 (黑色) 1 x HDMI 母头 2 x Mini Stereo Jack Female (绿色；1 x 前面板，1 x 后面板)
KVM 端口	8 x USB Type B 母头 (白色) 8 x HDMI 母头 (白色) 8 x Mini Stereo Jack 母头 (绿色)
固件更新	1 x RJ11 母头 (黑色)
电源	1 x DC电源插座
USB 集线器	2 x USB Type A 母头 (白色) (1 x 前面板，1 x 后面板)
开关
连接端口选择	8 x 按键
重置	1 x 内嵌式按键
固件更新	1 x 滑动开关
LED
USB 连接	8 (绿色)
电源	1 (深绿色)
在线 / 已选择	8 (橘色)
仿真
键盘/鼠标	USB
视频	1080p / 1920 x 1200 (DVI)
扫描间隔	1 - 255 秒 (默认值：5 秒)
功耗	DC5V:8.56W:66BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗
环境
操作温度	0 - 50°C
储存温度	-20 - 60°C
湿度	0–80% RH, 无凝结
机体属性
外壳	金属
重量	3.49 kg ( 7.69 lb )
尺寸 (长 x 宽 x 高)	43.24 x 25.72 x 4.40 cm (17.02 x 10.13 x 1.73 in.)
附註	对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。
