ATEN CS1716A
16端口PS/2-USB VGA KVM多电脑切换器+菊式串接端口，USB外围设备
一组USB-PS/2控制端可分别直接管理16台服务器
无需安装软件-可通过前端面板按键、键盘热键及多国语言OSD屏幕选单轻松选择服务器
支持热插入-不需关闭电源即可随时增加或移除服务器
Video DynaSync™ - 储存控制端屏幕的EDID信息以优化屏幕分辨率
产品概述
产品特点

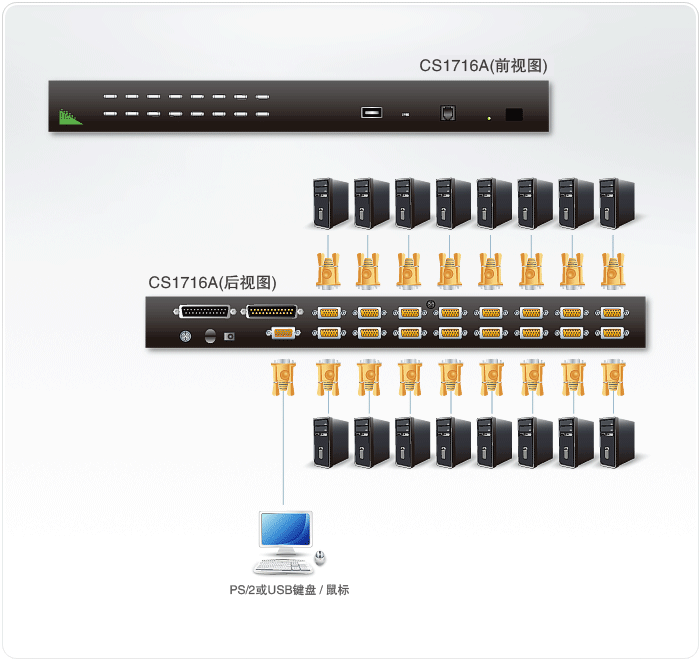

连接图
规格参数
资料下载
CS1716A是一套先进的多电脑管理方案，其可通过一组PS/2或USB接口的控制端(键盘、显示器及鼠标)访问多台服务器。一台CS1716A可直接管理16台服务器；通过菊式串接另外再串接31台CS1716A，即可从单一键盘-显示器-鼠标所组成的控制端管理多达512台服务器。此外，该两款多电脑切换器均在前面板内建一个USB端口，使每台连接的服务器可依次访问该USB端口所连接的周边设备。
物品清单
- 1 x KVM切换器附标准机架安装配件
- 1 x 控制端线缆
- 1 x 固件更新线缆
- 1 x 脚垫(4片)
- 1 x 电源适配器
- 1 x 使用说明
一组USB-PS/2控制端可分别直接管理16台服务器
菊式串接另外31台装置-单一控制端可管理高达512台服务器
前端面板内建的USB端口，使每一台连接的服务器均可轻松访问USB外围设备*
双接口-支持配备PS/2或USB键盘及鼠标的服务器与控制端
跨平台支持-Windows, Linux, Mac及Sun
DynaSync动态同步显示 - 可储存控制端屏幕的EDID信息以优化屏幕分辨率
PS/2及USB接口自动侦测
USB与PS/2键盘及鼠标信号仿真– 无论控制端是否切换到该服务器均可确保开机无误
高视频质量-分辨率高达2048 × 1536；DDC2B
无需安装软件-可通过前端面板按键、键盘热键及多国语言OSD屏幕选单轻松选择服务器
在菊式串接的架构下，可自动侦测装置机台位置并显示于前端面板的LED上，无需手动进行DIP设定
当机台顺序改变时，可自动重编端口号
双层密码安全机制-唯有授权用户才能浏览与控管服务器；最多提供1位管理员和4位使用者的授权，其拥有各自的设定数据
自动扫描模式可持续监控用户所选择的服务器
支持广播模式-可同步对选择的所有服务器传达操作指令
支持热插入-不需关闭电源即可随时增加或移除服务器
可通过热键和OSD开启/关闭警示音
可通过菊式串接线，同步为所有串联的KVM多电脑切换器进行固件更新
可安装于19"的系统机架(1U)
* USB外围设备必须通过USB连接线才能管理，PS/2连接线无法支持
| 电脑连接 | |
| 直接 | 16 |
| 最大 | 512 (菊式串接) |
| 连接端口选择 | OSD屏幕选单、热键、按键 |
| 接口 | |
| 控制端连接端口 | 1 x SPHD-18 公头 (黄色) |
| KVM 端口 | 16 x SPHD-15/17 母头 (黄色) |
| 菊式串接端口 | 1 x DB-25 母头 (黑色) 1 x DB-25 公头 (黑色) |
| 固件更新 | 1 x RJ-11 母头 (黑色) |
| USB 端口 | 1 x USB Type A 母头 |
| 电源 | 1 x DC 电源插座母头 (黑色) |
| LED | |
| 在线 | 16 (橘色) |
| 已选择 | 16 (绿色) |
| 工作站 ID | 1 x 2 位数，7 段式 (橘色) |
| 电源 | 1 (深绿色) |
| 开关 | |
| 连接端口选择 | 16 x 按键 |
| 固件更新还原 | 1 x 滑动式按键 |
| 仿真 | |
| 键盘/鼠标 | PS/2, USB |
| 视频 | 2048 x 1536; DDC2B |
| 扫描间隔 | 1 - 255 秒 (默认值：5 秒) |
| 功耗 | DC5.3V:5.31W:40BTU 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
| 环境 | |
| 操作温度 | 0-50˚C |
| 储存温度 | -20-60˚C |
| 湿度 | 0–80% RH, 无凝结 |
| 机体属性 | |
| 外壳 | 金属 |
| 重量 | 2.85 kg ( 6.28 lb ) |
| 尺寸 (长 x 宽 x 高) | 43.72 x 15.99 x 4.40 cm (17.21 x 6.3 x 1.73 in.) |
| 附註 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 |
