ATEN CL5716IN
19寸屏、1位本地/远程IP用户访问、16端口PS/2-USB VGA单滑轨LCD KVM over IP切换器
ATEN独家设计的LED照明灯- 在灯光不佳的使用环境下增加键盘及触控板的可视度
整合具备17寸或19寸LED背光LCD液晶屏幕的KVM控制端于单一抽拉式机身内
产品概述
产品特点

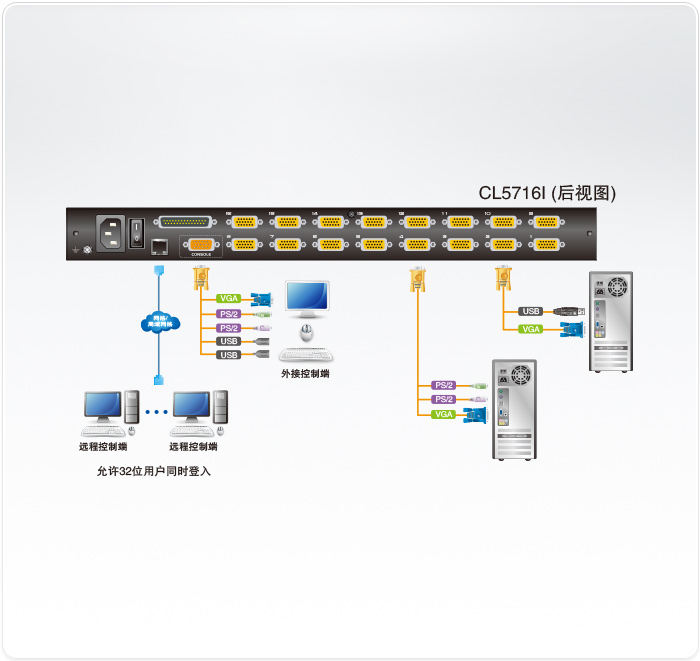

连接图
规格参数
资料下载
ATEN宏正CL5716I Slideaway™ LCD KVM抽拉式多电脑切换器是一套先进的控制方案，其可通过一组PS/2或USB KVM控制端(键盘、屏幕及鼠标)访问多台服务器。一台CL5716I可直接管理16台服务器；通过菊式串接方式，CL5716I可另外再串接15台KVM多电脑切换器，即可从单一控制端分别管理多达256台服务器。
CL5716I LCD KVM多电脑切换器支持IP联机，可让本地及远程的操作者监控及管理多台服务器；远程管理人员可通过采用TCP/IP通讯协议的网络浏览器从网络访问KVM多电脑切换器。CL5716I最多可支持32位管理人员同时登入单一通道进行电脑访问，其创新的信息板(Message Board)功能，类似网络聊天程序，可让管理人员相互沟通、实时交换信息，使管理人员在共同管理系统架构时能更加顺畅有效率。

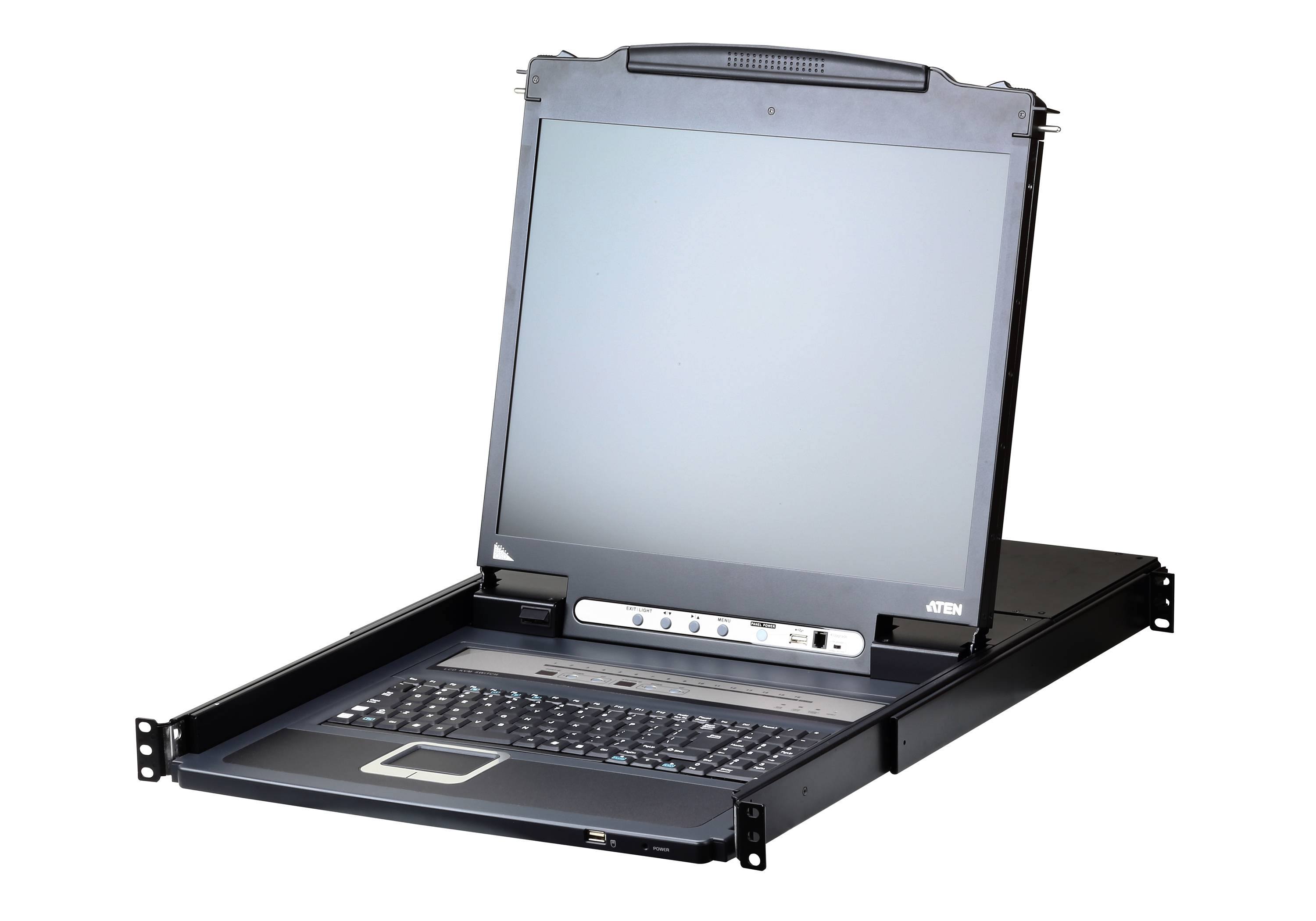

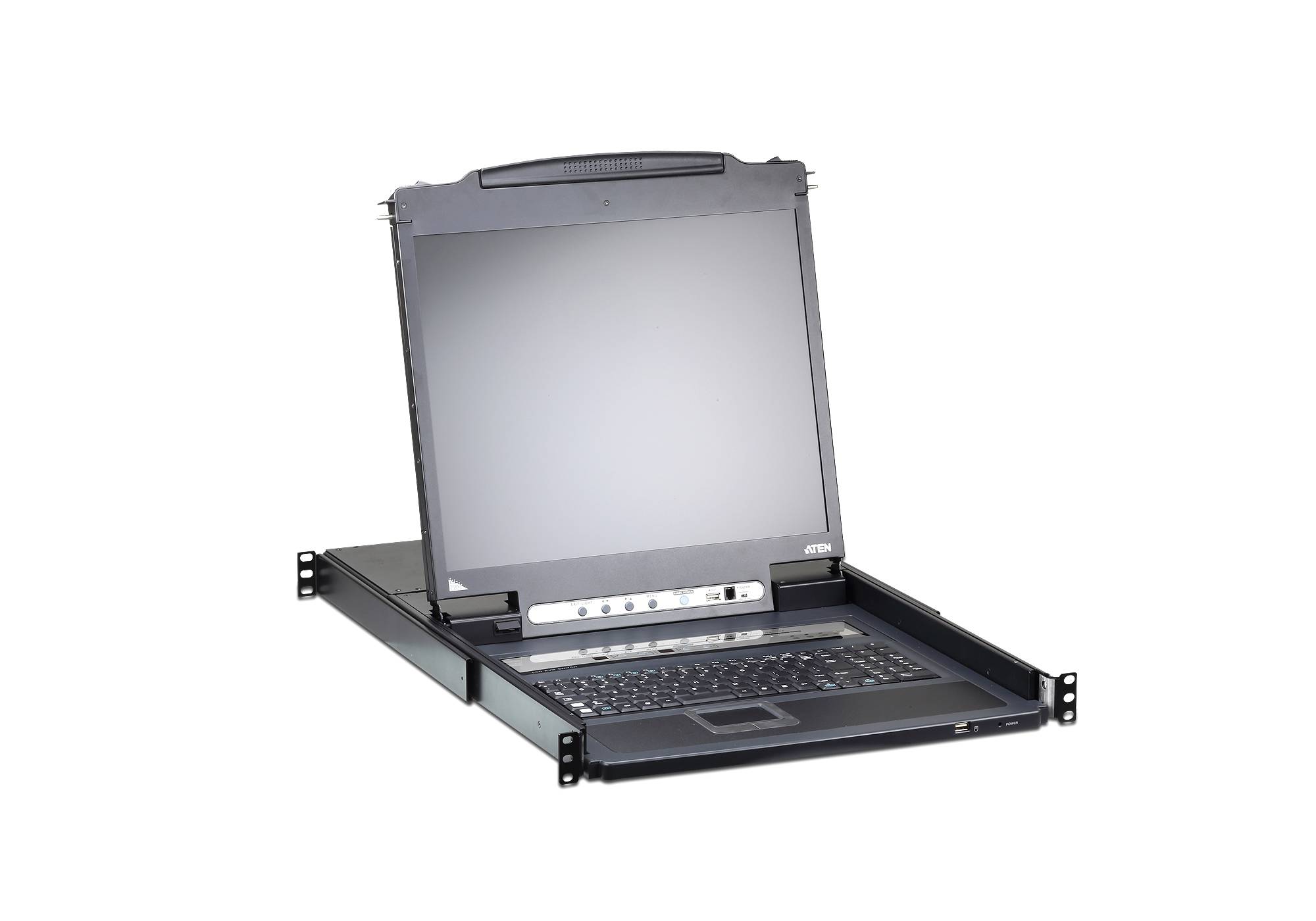

ATEN宏正CL5716I，将17寸或19寸的LED背光LCD液晶屏幕、键盘及鼠标触控板整合于一个1U的抽拉式控制端模块内，可大幅节省机架空间；此外，CL5716I采用模块化设计，KVM控制端可与切换器分离，以方便维护及整修。
CL5716I拥有多项先进功能，画面分割模式(Panel Array Mode)可让用户在每台KVM多电脑切换器上监看系统架构中的所有服务器；而通过鼠标动态同步显示(Mouse DynaSync™ )技术，无需受限于电脑鼠标加速度的设定，可使本地与远程鼠标光标始终自动维持同步。
CL5716I支持最高层级的安全协议，如浏览器TLS 1.2加密、RC4 128 bit加密以确保键盘、鼠标与影像信息传输的安全性。为了使管理更简便与有效整合，CL5716I也支持通过第三方经授权的服务器进行电脑验证与授权，包括RADIUS、LDAP、LDAPS与MS Active Directory。
CL5716IM: 为17" LCD机种
CL5716IN: 为19" LCD机种
物品清单
1x CL5716I LCD KVM over IP多电脑切换器 (附标准机架安装配件)
2x KVM特制线缆 (VGA, USB; 1.8m)
1x 控制端特制线缆(VGA, USB, PS/2; 27 cm）
1x 固件更新线缆
1x 电源线
1x 使用说明
硬件
ATEN独家设计的LED照明灯- 在灯光不佳的使用环境下增加键盘及触控板的可视度
整合具备17寸或19寸LED背光LCD液晶屏幕的KVM控制端于单一抽拉式机身内
节省空间- 两组控制端(单一通道)可管理16台服务器
菊式串接另外15台设备- 单一控制端可管理高达256 台服务器(兼容的KVM多电脑切换器包括ACS1208A、ACS1216A、CS1708A、CS1716A)
外接式控制端连接端口- 可从另一组外接式控制端(VGA屏幕、USB或PS/2键盘及鼠标)管理服务器
超高的视频质量- 本地控制端分辨率最高可达1280 x 1024 @75 Hz / DDC2B；远程控制端分辨率最高可达1920 x1200@ 60Hz / 24位色深
双接口- 支持配备PS/2或USB键盘及鼠标的服务器与控制端
LCD模块上的USB连接端口可让已连接的电脑访问USB外围设备*
在菊式串接的架构下，可自动侦测设备机台位置并显示于前端面板的LED指示灯上，无需手动进行 DIP设定
支持热插拔- 无需关闭切换器电源即可随时增加或移除服务器
键盘及鼠标信号仿真(PS/2与USB)- 确保多台服务器可顺利切换及同时开机
支持多媒体USB键盘(Windows、Mac及Sun)
支持外接式USB鼠标
屏幕动态显示技术(Video DynaSync™)- 储存控制端屏幕的EDID(延伸显示辨识数据)，以保持最佳屏幕显示解析度
可安装于(1U)机架空间
LCD模块可展开至115度，以提供舒适的检视角度
USB外围设备功能需以USB线缆连接，以PS/2线缆连接则无此功能。
管理
可通过前端面板按键、键盘热键及多国语言OSD屏幕选单轻松切换操作服务器
允许32位用户同时登入
多国语言的web用户界面，可支持本地与远程OSD以树状架构显示所连接的电脑
可调整影像质量以弹性适应不同的网络环境
自动扫描模式可持续监看用户所选择的电脑状态
支持广播模式，可同时在所有选择的电脑上，通过键盘进行同步指令操作(如安装软件、系统关闭等)
通过菊式串接线，同步为所有串联的KVM多电脑切换器(仅限于CS1708A及CS1716A)进行固件更新
可与CC2000集中管理软件整合使用
支持备份与复原组态设定及用户账号设定
事件日志功能
支持IPv6
简易使用的界面
本地控制端的浏览器与AP图形化用户界面(GUI)搭配OSD屏幕选单，可提供强大、直观式、人性化与多国语言的界面，以减少用户学习时间并提高工作效率
支持多平台的客户端系统(Windows、Linux、 Mac、Sun)
支持多种浏览器界面(IE、Mozilla、Firefox、Safari、Opera、Netscape)
画面分割模式可让用户从单一屏幕监看多台电脑状态- 每个所选的电脑影像输出可显示在一个分割的画面上- 用户可轻松选择要检视的画面数目
支持Windows client与Java client软件；Java client可在所有的操作系统下运作
可通过热键与OSD开启／关闭警示音
支持多国键盘语言：英语(美式)、英语(英式)、法语、德语、德语(瑞士)、希腊语、匈牙利语、 意大利语、日语、韩语、俄罗斯语、西班牙语、瑞典语、繁体中文
先进的安全机制
通过RC4 128 bit加密技术以确保键盘、鼠标、屏幕信号传输的安全性
支持TLS 1.2数据加密及2048位RSA认证以确保自浏览器登入的安全性
双层密码保护机制- 仅限经授权的用户浏览与控管服务器，最多可允许64位用户账号拥有各自的数据设定
支持外部(远程)验证机制：RADIUS、LDAP、LDAPS、MS Active Directory
支持IP／MAC过滤功能
本地与远程登入及验证机制
虚拟远程桌面窗口
可调整虚拟远程桌面的窗口尺寸
信息板功能可让已登入的用户相互沟通，并可允许其中一位用户单独控管KVM功能
支持鼠标动态同步显示(Mouse DynaSync™)技术
支持多国语言屏幕(on-screen)键盘
支持BIOS层级访问
| Function | CL5716IM | CL5716IN |
| 电脑连接 | ||
| 直接 | 16 | 16 |
| 最大 | 256 ( 菊式串接) | 256 ( 菊式串接) |

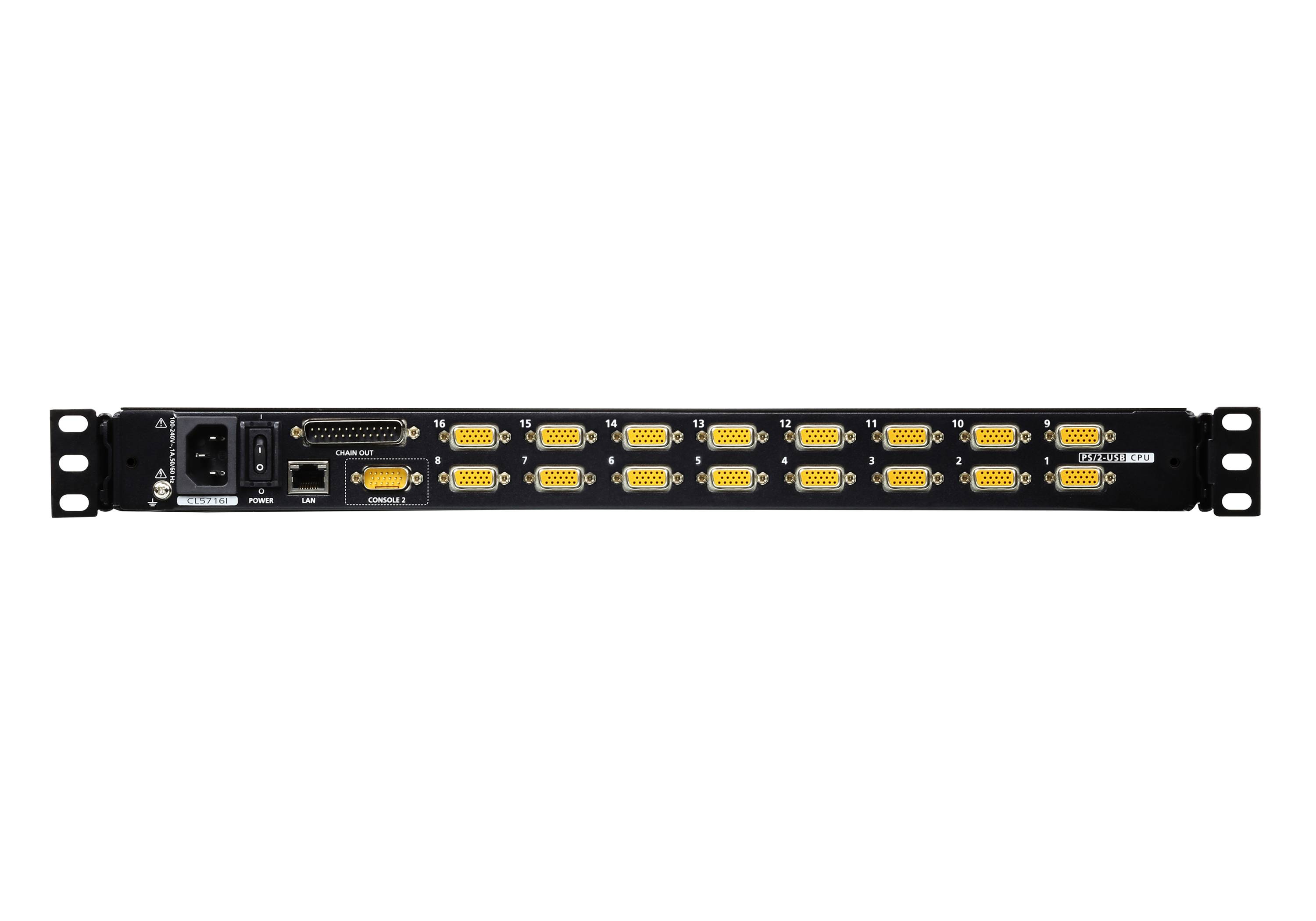

| 接口 | ||
| 外接鼠标连接端口 | 1 × USB Type A 母头 | 1 × USB Type A 母头 |
| KVM 端口 | 16 × SPHD 母头 | 16 × SPHD 母头 |
| 菊式串接端口 | 1 × DB-25 公头 ( 黑) | 1 × DB-25 公头 ( 黑) |
| 固件更新 | 1 × RJ-11 母头 | 1 × RJ-11 母头 |
| 电源 | 1 × 3 针脚交流电源插座 | 1 × 3 针脚交流电源插座 |
| USB 端口 | 1 × USB Type A 母头 | 1 × USB Type A 母头 |
| LAN端口 | 1 x RJ-45 母头 | 1 x RJ-45 母头 |
| 开关 | ||
| 重置 | 1 × 半嵌式按钮 | 1 × 半嵌式按钮 |
| 电源 | 1 × 翘板开关 | 1 × 翘板开关 |
| 固件更新 | 1 × 开关 | 1 × 开关 |
| LCD调整 | 4 × 按键 | 4 × 按键 |
| LCD开启/关闭 | 1 × LED 按键 ( 橘) | 1 × LED 按键 ( 橘) |
| 连接端口选择 | 2 × 按键 | 2 × 按键 |
| 工作站选择 | 2 × 按键 | 2 × 按键 |
| LED | ||
| 连接端口ID | 2 x 7 节LED 显示 ( 黄) | 2 x 7 节LED 显示 ( 黄) |
| 工作站 ID | 2 x 7 节LED 显示 ( 黄) | 2 x 7 节LED 显示 ( 黄) |
| 电源 | 1 ( 深绿) | 1 ( 深绿) |
| 锁定 | 1 x Num Lock ( 绿) 1 x Caps Lock ( 绿) 1 x Scroll Lock ( 绿) | 1 x Num Lock ( 绿) 1 x Caps Lock ( 绿) 1 x Scroll Lock ( 绿) |
| 在线 | 16 ( 橘) | 16 ( 橘) |
| 面板规格 | ||
| 屏幕尺寸 | 17 寸 | 19 寸 |
| 响应时间 | 5 ms | 5 ms |
| 观看角度 | 170° ( 水平 ) ／ 160° ( 垂直 ) | 170° ( 水平 ) ／ 160° ( 垂直 ) |
| 像素间距 | 0.264 mm x 0.264 mm | 0.294 mm x 0.294 mm |
| 支持色彩 | 16.7M colors | 16.7M colors |
| 对比率 | 1000 : 1 | 1000 : 1 |
| 亮度 | 250 cd/m² | 250 cd/m² |
| 仿真 | ||
| 键盘/鼠标 | PS/2, USB | PS/2, USB |
| 视频 | ||
| 本机 | 1280 x 1024 @75 Hz; DDC2B | 1280 x 1024 @75 Hz; DDC2B |
| 远程 | 1920 x 1200 @ 60 Hz | 1920 x 1200 @ 60 Hz |
| 扫描间隔 | 1-255 秒 | 1-255 秒 |
| 输入额定值 | 100 - 240V AC, 50 - 60 Hz, 1A | 100 - 240V AC, 50 - 60 Hz, 1A |
| 功耗 | 120V/17W; 230V/18W 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 | 120V/26W; 230V/26.8W 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
| 环境 | ||
| 操作温度 | 0 - 50°C | 0 - 50°C |
| 储存温度 | -20 - 60°C | -20 - 60°C |
| 湿度 | 0 - 80% RH, 无凝结 | 0 - 80% RH, 无凝结 |
| 机体属性 | ||
| 外壳 | 金属 + 塑料 | 金属 + 塑料 |
| 重量 | 13.61 kg ( 29.98 lb ) | 13.67 kg ( 30.11 lb ) |
| 尺寸 (长 x 宽 x 高) | 48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.) | 48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.) |
| 附註 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 | |
