ATEN CS17916

ATEN CS17916

16端口USB HDMI/音频 KVM多电脑切换器

CS17916可占口级联两层，控制多达256台电脑

多重显示功能 - 串接8台CS17916以将画面显示至高达8台屏幕(双显示/三显示/四显示/多显示)

视频动态同步显示技术(Video DynaSync ™) – ATEN独家技术能避免开机会产生的屏幕显示问题，并在切换连接端口时保持最佳屏幕显示分辨率

键盘信号全模拟，确保开机零失误

立即询价

产品概述

产品特点

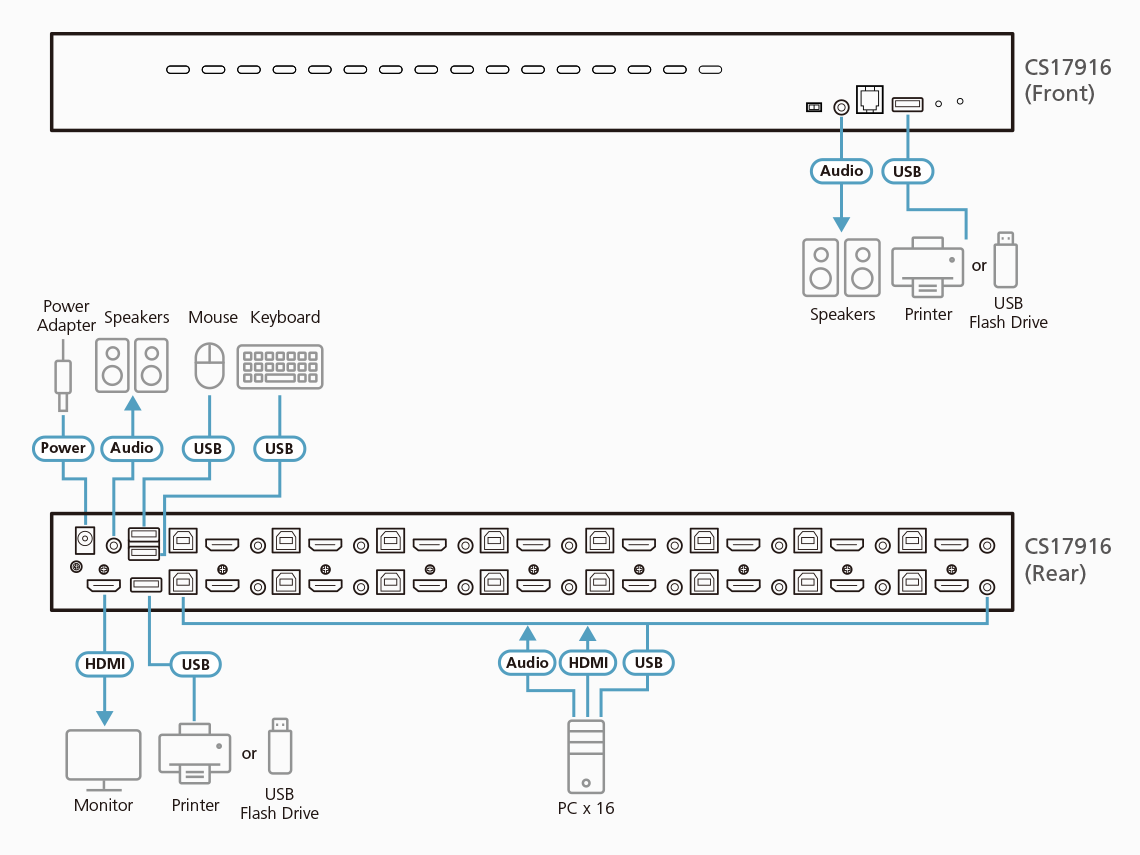

连接图

规格参数

资料下载

ATEN CS17916 16端口USB HDMI KVM多电脑切换器为一台可允许管理人员从一组USB键盘、USB 鼠标及HDMI控制端访问16台HDMI电脑的控制装置。CS17916可占口级联两层，通过单一控制端控制控制多达256台电脑。

CS17916支持多重显示(Multi-Display) 功能，可使用标准的USB连接线串接8台切换器以达成多台屏幕的安装架构，将配备多显示适配器的电脑视频输出，显示至8台屏幕上；此功能让用户方便地比对、分析及监控视频画面，简化工作环境。
此外，CS17916提供ATEN屏幕选单(OSD)功能，让用户可轻松切换至安装架构下的任何一台电脑，其同时也提供备份/回复功能，并可储存及备份OSD设定，并依照需求将其回复至切换器系统中。CS17916支持多媒体键盘及音频功能，可以从两组喇叭听到每台电脑的音频输出(一次一台)。

物品清单

1 x 16端口USB HDMI KVM多电脑切换器 (附机架安装配件)

2x KVM连接线 (HDMI, USB, Audio; 1.8米)

1 x 固件更新线缆

1 x 电源适配器

1 x 脚垫 (4片)

1 x 使用说明

一组USB 控制端可管理16台HDMI 电脑，及2台USB 2.0接口设备
兼容HDMI规格
CS17916可占口级联两层，控制多达256台电脑1
多重显示功能–串接8台CS17916以将画面显示至高达8台屏幕 ( 双显示/三显示/四显示/多显示)
内建2 端口USB 2.0 Hub2
可通过前板按键、热键及多国语言屏幕选单(OSD)切换电脑
支持电脑及USB接口设备独立切换
OSD 备份/ 回復功能–可让管理者备份切换器的设定值及使用者设定资料
支持固件升级功能
屏幕动态同步显示技术(Video DynaSync ™) – ATEN独家技术能避免开机会产生的屏幕显示问题，并在切换连接端口时保持最佳屏幕显示分辨率
高视频分辨率– 支持高达1080p / 1920 x 1200@60Hz3
支持宽屏幕分辨率
支持音频–具备重低频响应能力，可支持2.1 立体环绕声道系统
控制端音频端口位于前板，方便访问
自动扫描功能可监控所有电脑操作
相容于HDCP
支持跨平台–Windows、Linux、Mac 及Sun4
控制端鼠标端口仿真/bypass 功能，支持大多数鼠标的驱动程序与多功能鼠标
键盘信号全仿真，确保开机零失误
支持及仿真Mac/Sun键盘5
多国语言屏幕选单(OSD) 支持英文、德文、日文、繁体中文、简体中文、西班牙文、俄羅斯文及法文
多国语言键盘对应–支持英文 (US), 英文 (UK), 德文 (GER.), 德文 (SWISS), 法文, 匈牙利文, 义大利文, 日文,韩文, 俄文, 西班牙文, 瑞典文, 繁体中文及简体中文
支持热插入
注：
1. CS17916仅能占口级联CS17916
2. 第二或第三层串接的电脑无法通过多电脑切换器访问USB 2.0 Hub
3. CS17916 仅支持达 1920 x 1080 @ 60 Hz 之分辨率，为避免兼容性问题，请确定电脑端信号来源为 1920 x 1080 @ 60Hz 或更低之分辨率
4. 兼容于个人电脑；Mac和Sun电脑需通过USB連结
5. PC键盘组合可仿真Mac / Sun键盘；Mac / Sun键盘仅能与Mac和Sun电脑搭配使用

电脑连接
直接	16
最大	256 (占口级联)
连接端口选择	OSD屏幕选单、热键、按键
接口
控制端连接端口	2 x USB Type A 母头 (黑色) 1 x HDMI 母头 2 x Mini Stereo Jack Female (绿色；1 x 前面板，1 x 后面板)
KVM 端口	16 x USB Type B 母头 (白色) 16 x HDMI 母头 (白色) 16 x Mini Stereo Jack 母头 (绿色)
固件更新	1 x RJ11 母头 (黑色)
电源	1 x DC电源插座
USB 集线器	2 x USB Type A 母头 (白色) (1 x 前面板，1 x 后面板)
开关
连接端口选择	16 x 按键
重置	1 x 内嵌式按键
固件更新	1 x 滑动开关
LED
USB 连接	16 (绿色)
电源	1 (深绿色)
在线 / 已选择	16 (橘色)
仿真
键盘/鼠标	USB
视频	1080p / 1920 x 1200 (DVI)
扫描间隔	1 - 255 秒 (默认值：5 秒)
功耗	DC5V:8.66W:66BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗
环境
操作温度	0 - 50°C
储存温度	-20 - 60°C
湿度	0–80% RH, 无凝结
机体属性
外壳	金属
重量	3.86 kg ( 8.5 lb )
尺寸 (长 x 宽 x 高)	43.24 x 25.72 x 4.40 cm (17.02 x 10.13 x 1.73 in.)
附註	对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。
